■ モノリシックDPSSレーザ（Diode Pumped Solid
State Lasers）
|
|
|
|
|
|
|
Oxxius社製モノリシックDPSSレーザは、独自のモノリシックキャビティー（一体型キャビティー）を採用したアライメントフリーの非常に小型で信頼性の高いCW-DPSSレーザです。473nm,
532nm, 553nm, 561nm, 660nmの５波長をラインナップし、蛍光分析、ラマン分光、ホログラフィー、光計測などへの応用に適した優れた安定性、狭スペクトル幅、単一縦モード発振のレーザです。装置組み込み用のOEMバージョンと研究用の&プレイバージョンがあり、空間出力の他ファイバ出力タイプもございます。 |
|
|
|
|
|
|
|
|
|
■ 特徴
・コンパクトなDPSSレーザ
・単一縦モード発振
・<0.2%の低ノイズ
・高いビーム品質、TEM00
・長寿命
・丈夫なモノリシックデザイン
■ 用途
○蛍光分析
・フローサイトメトリー
・顕微鏡
・イメージング
・マイクロアレイ
・汚染分析
・食品、飲料の品質コントロール
○干渉法
・レーザドップラー速度計
・ホログラフィー
○ラマン分光
|
 |
 |
|
|
|
|
|
|
■ 仕様 1 スタンダードタイプ（ラボ用） |
|
|
|
|
|
| 型番 |
SLIM-473 |
SLIM-532 |
SLIM-550 |
SLIM-561 |
SLIM-660* |
| 波長 |
473nm |
532nm |
553nm |
561nm |
660nm |
| 光出力 |
20, 50mW |
50, 100,
150, 300mW |
50, 100,
200mW |
25, 50, 100,
200, 300mW |
50mW |
|
|
|
|
|
|
|
光パラメータ |
値（型番共通） |
コメント |
|
線幅 |
<1MHz |
|
|
コヒーレンス長 |
>10m |
|
|
波長安定性 |
1pm |
8時間, ±3℃ |
|
波長トレランス |
±1nm |
|
|
パワー安定性 |
±1% |
p-p, 8時間, ±3℃ |
|
光雑音 |
<0.2% |
ms, 10Hz-2MHz |
|
ビーム品質 |
TEM00 |
M*2<1.2 |
|
ビーム径-出力<150mW |
0.75mm |
1/e*2, @アパーチャ |
|
ビーム径-出力>150mW |
0.60mm |
1/e*2, @アパーチャ |
|
真円性 |
90% |
|
|
ビーム発散角-出力<150mW |
1.0mrad |
1/e*2, 全角 |
|
ビーム発散角-出力>150mW |
1.2mrad |
1/e*2, 全角 |
|
ビーム位置安定性 |
5μrad |
ms, 1時間, ±1.5℃ |
|
偏光比 |
>100:1 |
直線, 垂直 |
|
システムパラメータ |
|
|
|
レーザヘッド動作温度 |
15℃-45℃ |
底部で測定 |
|
レーザヘッドスタートアップ時間 |
<10分 |
|
|
レーザヘッドサイズ |
88x44x29mm |
LxWxH |
|
コントローラ入力電圧 |
80-240V |
50-60Hz |
|
コントローラ消費電力 |
30W |
|
|
コントローラサイズ |
135x97x30mm |
LxWxH |
|
インターフェース |
RS232 または アナログ |
|
|
環境パラメータ |
|
|
|
保管温度 |
0℃-60℃ |
非動作中 |
|
相対湿度 |
10%-90% |
動作中、結露なきこと |
|
耐衝撃 |
25G |
11ms間隔 |
|
耐振動 |
2.5G |
サイン波、 10-500Hz |
|
|
|
*仮仕様 |
|
|
|
|
|
■ 仕様 2 OEM（装置組込）用 |
|
|
|
|
|
| 型番 |
SLIM-473 |
SLIM-532 |
SLIM-550 |
SLIM-561 |
SLIM-660* |
| 波長 |
473nm |
532nm |
553nm |
561nm |
660nm |
| 光出力 |
20, 50mW |
50, 100,
150, 300mW |
50, 100,
200mW |
25, 50, 100,
200, 300mW |
50mW |
| |
| 光パラメータ |
Min. |
Nominal |
Max. |
単位 |
コメント |
|
線幅 |
<1 |
|
1 |
MHz |
|
|
コヒーレンス長 |
10 |
|
|
m |
|
|
波長安定性 |
|
1 |
|
pm |
8時間, ±3℃ |
|
波長トレランス |
|
|
±1 |
nm |
|
|
パワー安定性 |
|
|
±1 |
% |
p-p, 8時間, ±3℃ |
|
光雑音 |
|
|
0.2 |
% |
ms, 10Hz-2MHz |
|
ビーム品質 |
|
1.1 |
1.2 |
M*2 |
TEM00 |
|
ビーム径-出力<150mW |
0.6 |
0.75 |
0.9 |
mm |
1/e*2, @ｱﾊﾟｰﾁｬ |
|
ビーム径-出力>150mW |
0.45 |
0.6 |
0.75 |
mm |
1/e*2, @ｱﾊﾟｰﾁｬ |
|
真円性 |
0.85 |
0.92 |
|
- |
|
|
ビーム発散角-出力<150mW |
|
1.0 |
|
mrad |
1/e*2, 全角 |
|
ビーム発散角-出力>150mW |
|
1.2 |
|
mrad |
1/e*2, 全角 |
|
ビーム位置安定性 |
|
5 |
10 |
μrad |
ms, 1時間,
±1.5℃ |
|
偏光比 |
100:1 |
|
|
- |
直線, 垂直 |
|
システムパラメータ |
|
|
|
|
|
|
レーザヘッド動作温度 |
15 |
|
45 |
℃ |
底部で測定 |
|
レーザヘッドスタートアップ時間 |
|
5 |
10 |
分 |
|
| レーザヘッド放熱 |
|
|
20 |
W |
|
| レーザヘッド重量 |
|
350 |
|
g |
|
| レーザヘッドサイズ |
|
88x44x29 |
|
mm |
LxWxH |
| コントローラ入力電圧 |
4.8 |
|
5.3 |
V |
リップル<1% |
| コントローラ入力電流 |
|
|
12 |
A |
|
| コントローラ放熱 |
|
|
15 |
W |
|
| コントローラ重量 |
|
420 |
|
g |
|
| コントローラサイズ |
|
135x97x30 |
|
mm |
LxWxH |
| インターフェース |
RS232 または アナログ |
- |
|
|
環境パラメータ |
|
|
|
|
|
|
保管温度 |
0 |
|
60 |
℃ |
非動作中 |
|
相対湿度 |
10 |
|
90 |
% |
動作中、無結露 |
|
耐衝撃 |
|
|
25 |
G |
11ms間隔 |
|
耐振動 |
|
|
2.5 |
G |
ｻｲﾝ波、
10-500Hz |
|
|
|
*仮仕様 |
|
|

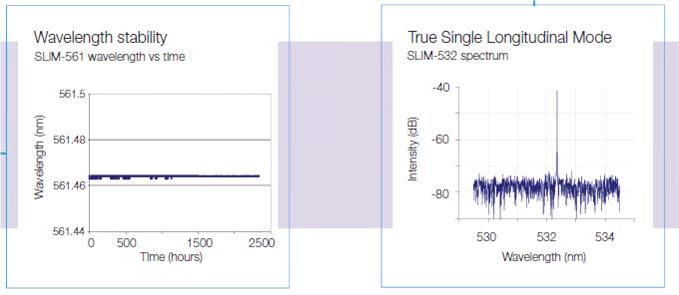

波長安定性 単一縦モード発振 |
|
|
|
|
|
ノイズ特性 出力安定性
|
|
|
|
|
|

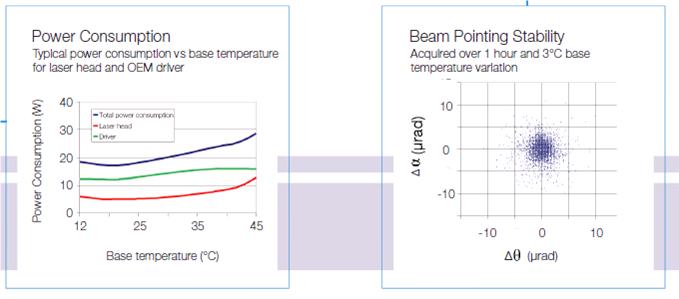

消費電力 ビームポイント安定性
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
