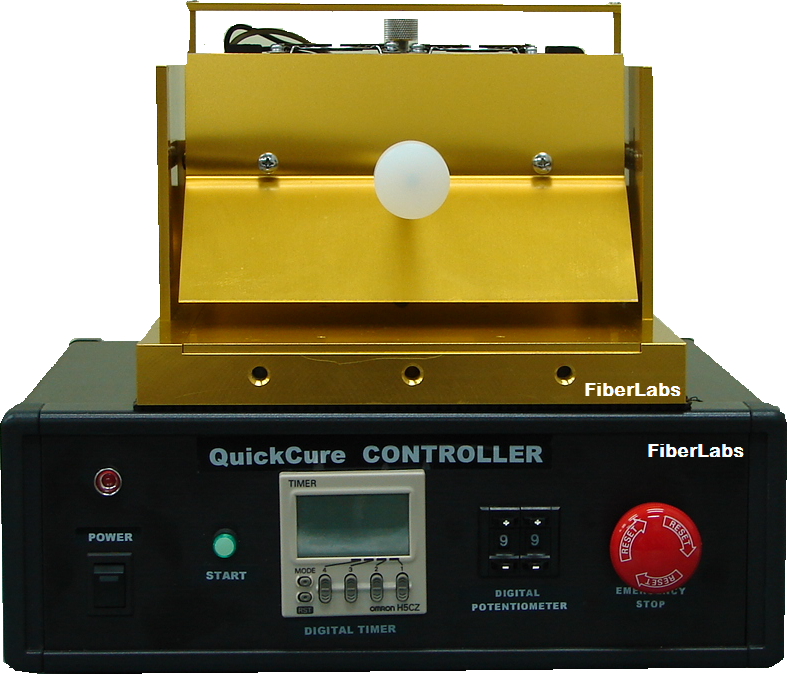

■ 赤外線フェルール付け装置：QuickCure-500

　QuickCure-500は僅か50秒で光ファイバにフェルール付けできるファイバーラボ（株）開発の高速接着剤キュア装置です。フェルール付けには熱硬化性接着剤が用いられますが、従来は接着剤の硬化に３０分～1時間かかっていました。ファイバーラボ（株）では、ジルコニアフェルールの赤外線透過率がよいことに着目し、赤外線加熱方式を採用いたしました。フェルールを透過した赤外線が接着剤に吸収されることにより硬化が促進され短時間接着が可能となります。一度に５コまでのフェルール付けが可能です。

デモ機をご用意していますので是非お試しください 　

お問い合わせ先　E-mail: info@fiberlabs.co.jp　　TEL:049-278-7829

■　特徴

・５０秒の高速キュア

・赤外線加熱方式

・ランプ電圧、照射時間設定により各種フェルールに適用

・一度に５コのフェルール付け

・簡単なワンタッチ操作

・作業性のよい分離式フェルール設置台

■ 仕様

型番		QuickCure-500
標準接着剤硬化時間*1		50 秒	φ2.5ジルコニアフェルール/エポテック353ND
		50 秒	φ1.25ジルコニアフェルール/エポテック353ND
		50 秒	φ2.5ガラスフェルール/エポテック353ND
フェルールセット本数		Max.5
ランプ		500 W ハロゲンラインランプ
ランプ寿命		1500 時間以上
ランプ冷却方式		空冷ファン
入力電圧		100 VAC, 50-60 Hz
設定	ランプ電圧(AC 25-99 V)	デジタルポテンショメータ*1で設定
	照射時間	デジタルタイマー*2で設定
安全対策		赤外線照射緊急停止（緊急停止ボタン*2を操作）
		赤外線ランプ過剰電流遮断（ブレーカー*2：電源スイッチと共通化）
		赤外線ランプハウス開放時照射停止
サイズ	加熱ユニット	130mm (H) ×180mm (W) ×210mm (D)*3
	コントローラ	88mm (H) ×260mm (W) ×230mm (D)*2
重量	加熱ユニット	4 kg
	コントローラ	2.5 kg
動作温度		0 ~ 40 ℃
保管温度		-10 ~ 60 ℃
電源		AC 100 ~ 240 V (50 ~ 60 Hz)
保証期間		1年
メーカ		ファイバーラボ（株）

*1：標準接着剤硬化時間は目安です。フェルール形状等により最適条件でない場合があります。
*2：フロントパネルに設置
*3：突起部を除く

QuickCure-500は、多くの反応型接着剤を短時間で硬化させることができます。
フェルール付け以外の接着用途での使用をご希望される場合はご相談ください。

お問い合わせ先： E-mail: info@fiberlabs.co.jp 　TEL: 049-278-7829
