光アンプ（ネットワーク用）一覧
WDM通信は基幹ネットワークだけでなく、PONシステムやCWDM伝送などメトロ・アクセス系光ネットワークでも盛んに使われています。また、アクセス系光ネットワークにおける1.31μm、1.49μm、1.55μmの3波長１芯多重方式（ITU-T(G.983準拠)）や、1.3μm～1.6μmの波長帯を使用するCWDM伝送などO,S.C,Lバンドにわたる幅広い波長帯の光が使われるようになってきています。ファイバーラボ（株）は、O(1.3μm)バンド、S(1.4μm)バンド、C(1.55μm)バンド、Lバンド（1.58μｍ）、CWDM信号の全ての波長帯の光アンプをご提供できる世界唯一の光アンプメーカです。
●特徴
- 高速伝送（～10Gbps）に対応しております
- 伝送される光信号をそのまま増幅するため、信号の種類、プロトコル（SDH、SONET、HD-SDI
など）に関係なくご利用いただけます
- 10ギガビットイーサネット、メディアコンバータ等による伝送距離の延伸等にご利用いただけます
- いずれのメーカのTx（トランスミッター）にも対応しております
- O(1.3μm)バンド、S(1.4μm)バンド、C(1.5μm)バンドの各波長の光アンプをご提供しております
- SNMP(Simple Network Management Plotocol)対応
- 小型MSAサイズのEDFAモジュールもラインアップ
|
■メトロ・アクセス用光アンプ
|
 光アンプのインストール例はこちら
|

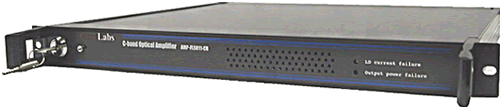

◆１Uラックマウンタブルタイプ |  |
| 型番 |
バンド |
信号波長
(nm) |
最大出力
(dBm) |
利得
(dB) |
NF
(dB) |
適用 |
| AMP-FL5600-OB-16 |
O |
1280 ~ 1320 |
> 16 |
24 typ. |
< 7 |
ブースタ
インライン |
| AMP-FL5600-OB-13 |
> 13 |
18 typ. |
| AMP-FL5600-OB-10 |
> 10 |
15 typ. |
| AMP-FL5610-OB-8 |
> 8 |
> 10 |
プリアンプ |
| AMP-FL5200-SB-19 |
S |
1460 ~ 1500 |
> 19 |
19 typ. |
< 7 |
ブースタ
インライン
プリアンプ |
| AMP-FL5200-SB-16 |
> 16 |
16 typ. |
| AMP-FL5200-SB-13 |
> 13 |
13 typ. |
| AMP-FL5011-CB-22 |
C
|
1530 ~ 1560 |
> 22 |
> 40 |
< 6 |
ブースタ
インライン |
| AMP-FL5011-CB-19 |
> 19 |
> 35 |
| AMP-FL5011-CB-16 |
> 16 |
> 30 |
| AMP-FL5013-CB-19 |
> 19 |
> 35 |
< 5 |
インライン
プリアンプ |
| AMP-FL5013-CB-16 |
> 16 |
> 30 |
| AMP-FL5013-CB-13 |
> 13 |
> 25 |
| AMP-FL5001-LB-22 |
L |
1560 ~ 1610 |
> 22 |
> 35 |
< 6 |
ブースタ
インライン
プリアンプ |
| AMP-FL5001-LB-19 |
> 19 |
> 30 |
| AMP-FL5001-LB-16 |
> 16 |
> 25 |
| AMP-FL5001-LB-13 |
> 13 |
> 25 |
| AMP-FL5701-B8 |
SCL
(CWDM) |
1470, 1490
1510, 1530
1550, 1570
1590, 1610
(CWDM 波長) |
- |
> 10 |
- |
８波長片方向
CWDMブースタ
|
| AMP-FL5702-B8G |
> 10 (S)
> 7 (CL) |
| AMP-FL5702-B8H |
> 8 (S)
> 7 (CL) |
| AMP-FL5702-B8M |
> 6 (S)
> 5 (CL) |
| AMP-FL5701-B4 |
CL
(CWDM)
|
1530, 1550
1570, 1590
(CWDM 波長) |
- |
> 10 |
- |
４波長片方向
CWDMブースタ
|
| AMP-FL5702-B4 |
> 7 |
| AMP-FL5711-B4S |
SC
(CWDM)
|
1470, 1490,
1510, 1530
(CWDM 波長) |
- |
> 10 |
- |
４ｘ４波長双方向
CWDMブースタ |
| AMP-FL5712-B4S |
> 7 |
| AMP-FL5711-B4L |
CL
(CWDM)
|
1550, 1570
1590, 1610
(CWDM 波長) |
- |
> 10 |
- |
| AMP-FL5712-B4L |
> 7 |
|
|
◆ゲインブロック |  |
|
|
| *1 入力信号：>0dBm@1310nm | *3 入力信号：>0dBm@1550nm | *5 突起部を含まず |
| *2 入力信号：-30dBm@1310nm | *4 入力信号：-30dBm@1550nm | |
|
|

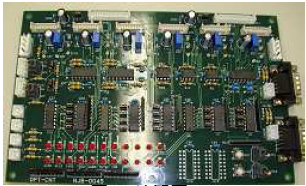

ゲインブロックオプション：評価ボード   |
型番 |
適合モデル |
|
P/N: AMP-GB9600-Ox-yy, AMP-GB901x-Cx-yy, etc. |
|
P/N: AMP-GB9620-Ox-yy, GB-FMSA011-Cx-yy, etc. |
|
|
■CATV用光アンプ
|
|
光アンプのインストール例はこちら
|
◆１Uラックマウンタブルタイプ |  |
|
|
◆屋外設置タイプ |  |
|
|
