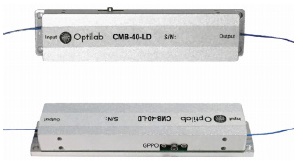

光変調器：CMB-40-LDは、DC ~ 40 Ghzのアナログフォトニクス用に設計されたコンパクトな変調器で、光強度変調器と自動バイアス制御ボードを内蔵しています。DFBレーザなどの外部レーザ光源の変調に使用できます。CMBシリーズは高密度RoFサブシステムへの組込に最適な変調器です。
■ 特徴
CMB-40
・40 GHz 動作帯域幅
・低駆動電圧: 2.5V @ 10 GHz
・コンパクト、低消費電力
・1520 nm ~ 1610 nm の波長範囲
・自動バイアスコントロール
・外部レーザ入力
・オプション
– 偏波保持(PM)出力
– 温特改良タイプ(-55℃ ~ +75℃)
■ 用途
・アナログフォトニクス
・40 GHz RoF伝送
・RF/IF信号分配
・衛星通信
・43 Gb/s光通信
・マルチチャンネルRoFシステム

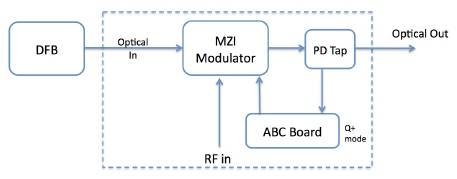

■ 機能ブロック図
| ■ 仕様 | LN変調器の原理 |
| 型番 | CMB-40-LD |
|
一般仕様
|
|
|
動作波長帯
|
1520 nm ~ 1610 nm |
|
レーザー光源
|
お客様ご使用のレーザを外部入力 |
|
光入力レベル
|
+18 dBm max. |
|
RFリターンロス
|
>15dB @ 10 GHz, > 10 dB @ 30 GHz |
|
インピーダンス
|
50 Ω |
|
動作周波数範囲
|
DC ~ 40 GHz |
|
入力RF電圧
|
26 dBm max. |
|
光出力レベル
|
7 dBm @ +14 dBm 入力 typ. |
|
S21帯域幅
|
3 dB, 33 GHz typ. |
|
変調バイアスモード
|
Q+ （リニア動作） |
|
消光比
|
25 dB typ. |
|
変調電圧 VPI
|
2.5 V typ. @ 10 GHz 4.3 V typ. @ 30 GHz |
|
アナログ応用
|
|
|
IIP3 @ 7 GHz
|
29 dBm typ. |
|
1 dB コンプレッション・ポイント
|
14.5 dBm typ. |
|
機械的仕様
|
|
|
動作温度（標準）
|
-30 ℃ ~ +60 ℃ |
|
動作温度（TQバージョン）
|
-55 ℃ ~ +75 ℃ |
|
保管温度
|
-60 ℃ ~ +90 ℃ |
|
電源
|
5V, 500 mA max. |
|
光コネクタ
(→光コネクタとは) |
FC/APC |
|
ファイバタイプ
|
>1 m, PANDAファイバ入力, SMF-28出力; PANDAファイバ入出力（PMバージョン） |
|
RF 入力コネクタ
|
GPPO; GPPO → Kアダプタをご利用いただけます |
|
電気コネクタ
|
6 ピン, 5 V 電源 & RS485 |
|
リモートコントロール
|
RS485 を介したソフトウエアコマンド |
|
アラーム
|
LED バイアスモード状態 |
|
サイズ
|
140 mm x 28 mm x 19.5 mm |
|
メーカ
|
Optilab |
電気コネクタピン配置
|
ピン
|
説明
|
|
1
|
GND
|
|
2
|
NC
|
|
3
|
D- RS485 用
|
|
4
|
D+ RS485 用
|
|
5
|
GND
|
|
6
|
+5 V 電源
|
■ 標準的S21 & S11帯域幅
■ 寸法図面
