光変調器:IM-1064-PMは、入出力ポートがPMファイバのLN強度変調器でゼロチャープ設計になっています。E/O帯域幅が広く、直線性に優れていますので20Gb/sのデジタル伝送の他、20GHzのアナログRFoF伝送にも利用できます。低電圧駆動で多くの変調器ドライバを使用でき、分離バイアスポートですので最適伝達関数ポイントで変調できます。ハーメチックパッケージ、テルコーディアTM GR-468-CORE適合の高信頼、高性能製品です。

 特徴

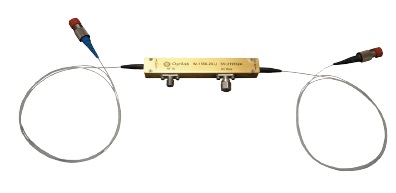

im-1550-1

IM-1064-PM

・PM入出力ポート
・低電圧駆動
・1030nm ~ 1090nmの動作波長
・ゼロチャープ設計
・低挿入損失
・有効帯域幅20GHz
・高消光比
・3年保証

■ 用途

・20Gb/sデジタル伝送
・20GHzアナログ伝送

機能ブロック図

im-1550-2

仕様 LN変調器の原理
型番 IM-1064-PM
 技術仕様
 入射光パワー
70 mW typ., 100 mW max.
 動作波長
1030 ~ 1090 nm
 チャープ値
< 0.2 (ゼロチャープデザイン)
 挿入損失
4 dB typ., 4.5 dB max.
 消光比
≧30 dB typ. @ DC
 光リターンロス
≦- 45 dB max.
 PRBS駆動電圧
5.0 Vpp typ. @ 1 GHz
 S21帯域幅(RFポート)
10 GHz min., 12 GHz typ.
 S11リターンロス(RFポート)
≦11 dB min. 9 GHzまで
 Vπ(RFポート)
≦6.1V @ 10Gb/s
 RF入力パワー
26 dBm.
 インピーダンス(RFポート)
50Ω typ.
 S21帯域幅(バイアスポート)
200 MHz min.
 Vπ(バイアスポート)
≦10 V @ DC
 インピーダンス(バイアスポート)
100 kΩ min.
 機械的仕様
 動作温度
0 ~ +70 ℃
 保管温度
-40 ~ +80 ℃
 動作湿度
0 ~ 90 % 相対湿度
 入射ファイバタイプ
PANDA-PM
 出射ファイバタイプ
PANDA-PM
 入射コネクタ
PM FC/APC, PM FC/UPC
 出射コネクタ
PM FC/APC, PM FC/UPC
 材料
LiNbO3
 結晶方位
X-cut, Y-propagating
 導波路タイプ
Ti 拡散導波路
 バイアスポートコネクタ
2 Pins
 RFポートコネクタ
Anritsu K
 ファイバ保護
900μm チューブ
 サイズ
66 mm x 22 mm x 9 mm
 メーカ
Optilab
標準的 S21 帯域幅

im-1064-pm-3
