光レシーバ：rRCVR-4は、HFC/RFoG/Deep Fiber用の低コストなリターンパス用光レシーバ（光受信機）です。PINダイオードと受信回路を各４個づつ備えた４ポートタイプです。
■ 用途
・HFC(Hybrid fiber-coaxial)
・PON
・RFoG
・Deep Fiber

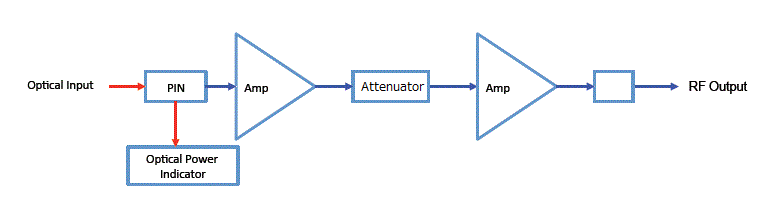

■ 機能ブロック図
■ 仕様
| 型番 | rRCVR-４ |
|
光 仕様
|
|
|
受信波長範囲
|
1200 ~ 1610 nm |
|
入力光パワーレベル
|
0 ~ -22 dBm |
|
RF出力レベル
|
50 dBmV typ. @ -10 dBm |
|
入力数
|
4 |
|
出力数
|
4 |
|
出力調節範囲
|
0 ~ 20 dB（手動調節） |
|
光リターンロス
|
50 dB min. |
|
周波数範囲
|
5 ~ 200 MHz |
|
周波数範囲平坦性
|
±0.75 dB |
|
出力インピーダンス
|
75 Ω |
|
出力RFリターンロス
|
13 dB min. |
|
機械的 仕様
|
|
|
動作温度
|
0 ~ +50 ℃ |
|
保管温度
|
-10 ~ +70 ℃ |
|
光コネクタ
(→光コネクタとは) |
SC/APC または ご要求 |
|
電源
|
80 – 240 V, 43 – 63 Hz AC, (40 -58VDC:オプション） |
|
消費電力
|
40 W max. |
|
サイズ
|
1 RU: 19″(W) x1 4″(L) x 1.75″(H) |
|
制御/モニタ
|
ハウジング温度 |
|
ディスプレイ
|
LED: 光入力 |
|
メーカ
|
Optilab |
