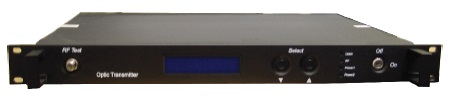

光トランスミッタ：RPLT-1310は、HFC、RFoGネットワークにおけるリターンパス用の低価格な光トランスミッタ（光送信機）です。トランスミッタには高直線性のDFBレーザを使用しており5MHz ~ 200MHzで動作します。
■ 用途
・HFC(Hybrid fiber-coaxial)
・RFoG
・Deep Fiber
■ 機能ブロック図
■ 仕様
| 型番 | RPLT-1310 |
|
光仕様
|
|
|
レーザ波長範囲
|
1310±10 nm |
|
出力光レベル
|
+3 dBm ~ +10 dBm |
|
出力数
|
1 出力 (標準) |
|
RF 試験ポート比
|
-20 dB |
|
周波数範囲
|
5 ~ 200 MHz |
|
周波数範囲平坦性
|
±0.75 dB |
|
入力インピーダンス
|
75 Ω |
|
入力RFリターンロス
|
16 dB min. |
|
機械的仕様
|
|
|
動作温度
|
0 ~ +50 ℃ |
|
保管温度
|
-40 ~ +70 ℃ |
|
電源
|
80 – 240 V, 43 – 63 Hz AC |
|
消費電力
|
40 W max. |
|
サイズ
|
1Uラック: 19″(W) x 14″(D) x 1.75″(H) |
|
アラーム
|
過大温度上昇、過大電流 |
|
光コネクタ
(→光コネクタとは) |
SC/APC またはご要求 |
|
メーカ
|
Optilab |
