インライン型チャネルモニタリングモジュール：FMECシリーズは、インラインタイプの光パワーモニタリングモジュールです。1～16chタイプがあり、チャンネルごとの光パワーモニターができます。ROADM (Reconfigurable Optical Add/Drop multiplexer)システムにおけるチャネルごとの光パワーモニターに最適です。
■ 特徴
・極めてコンパクト
・低い温度/波長依存性損失
・均一なモニタリングパワー、低挿入損失
・堅牢な構造、高信頼性
■ 用途
・ROADMシステムにおけるチャネルモニター
・チャネルデバイスへの光パワーフィードバック
・ビームスプリッタ、AWG、VOA、光スイッチ、EDFA
・レーザアレイ、VCSELアレイ
■ 仕様
|
型番
|
–
|
FMEC
|
|||
|
Tap比
|
-
|
2%
|
5%
|
10%
|
–
|
|
チャンネル数
|
– |
1 ~ 16
|
標準: 8, 12, 16
|
||
|
挿入損失
|
dB
|
< 0.6
|
< 0.8
|
< 1.0
|
–
|
|
応答性
|
mA/W
|
> 15
|
> 30
|
> 50
|
–
|
|
帯域幅
|
MHz
|
> 500
|
–
|
||
|
暗電流
|
nA
|
< 1
|
Typ.0.2nA @-5V, R.T.
|
||
| 隣接クロストーク | dB | > 35 | – | ||
| ダイレクティビティ | dB | < -7 | – | ||
|
パッケージタイプ
|
– |
デュアルインライン
|
EMCモジュールケース
|
||
| ピンの数 |
ea
|
18
|
–
|
||
| ピンピッチ | mil | 70 |
–
|
||
| デュアルインラインピッチ | mil | 600 |
–
|
||
|
サイズ
|
mm
|
14.2 x 23.0 x 3.5
|
–
|
||
|
動作温度
|
℃
|
0 ~ 70
|
–
|
||
|
メーカ
|
– |
LUMICLE
|
–
|
||

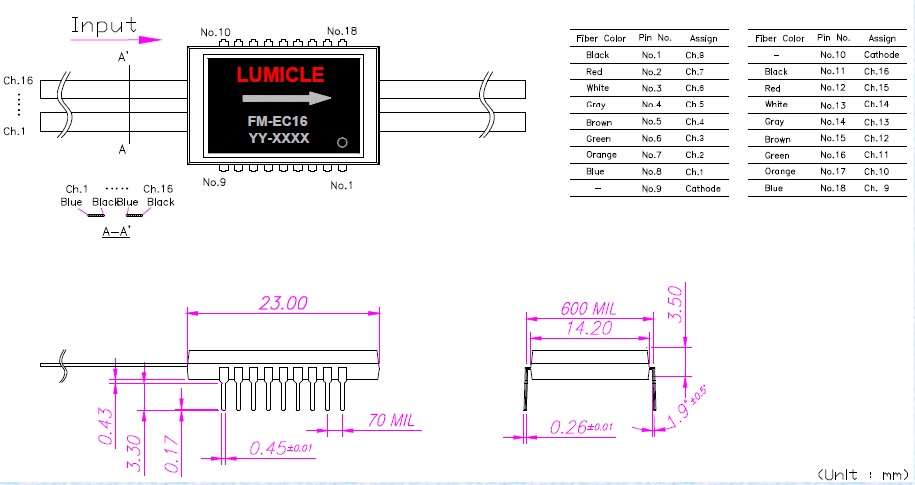

■ 16ch FMEC
