ポラライザーは偏光子により直線偏光をとりだす部品です。本製品はインラインで使用できるポラライザ－で、850nm, 980nm, 1064nm, 1310nm, 1550nmの5波長に対応した製品があります。最大入射パワーは何れも300mWです。
|
■特徴 ■用途 |
 |
■ 仕様
| パラメータ | 単位 | 値 | |||
| 中心波長 | nm | 1310, 1550 | 1064 | 980 | 850 |
| 動作波長範囲 | nm | ±50 | ±30 | ±10 | ±10 |
| Typ.挿入損失 (23℃) | dB | 0.3 | 0.4 | 0.7 | 0.8 |
| 挿入損失 (23℃) | dB | ≦0.5 | ≦0.6 | ≦0.9 | ≦1.0 |
| Typ.消光比 (23℃) | dB | 30 | 30 | 28 | 28 |
| 消光比 (23℃) | dB | ≧28 | ≧28 | ≧25 | ≧25 |
| ファイバタイプ | – | PM1310, PM1550 | PM980 | PM980 | PM850 |
| SMF-28e | HI1060 | HI1060 | SM800 | ||
| リターンロス | dB | ≧50 | |||
| 許容光パワー | mW | ≦300 | |||
| ファイバ長 | m | 0.8 | |||
| 動作温度 | ℃ | -5 ~ +70 | |||
| 保管温度 | ℃ | -40 ~ +85 | |||
| サイズ | mm | Φ5.5 x L35 | |||
| メーカ | Opneti communications | ||||
注：表の値はコネクタなしの場合です。コネクタ付の場合は、挿入損失0.3dB増、リターンロス5dB減、消光比2dB減になります。
コネクタキーはスロウ軸になります
■ パッケージ

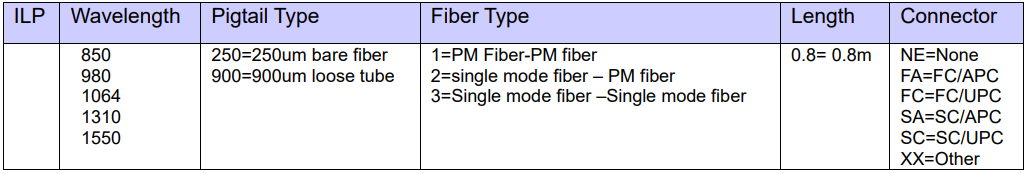

■注文方法
