光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は1×8スイッチで、シングルモードタイプとマルチモードタイプがあります。

■特徴

・低挿入損失
・高クロストーク
・応答時間が早い
・コンパクトサイズ
■用途

・光再構成
・計装
・プロビジョニング

■仕様 光スイッチとは？
  パラメータ 単位 シングルモード マルチモード
　波長範囲 nm 1240 ~ 1640 700 ~ 1700
　挿入損失 dB ≦2.0 (標準 1.2) ≦2.0 (標準 1.5)
　PDL dB ≦0.12 ≦0.20
　リターンロス dB ≧44 (標準 55) ≧35 (標準 45)
　クロストーク dB ≧60 (標準 75) ≧45 (標準 55)
　スイッチ速度 ms ≦1 (標準 0.5) ≦20 (標準 2)
　耐久性 回 摩耗なし
　ファイバタイプ   SMF-28e 50/125, 62.5/125 MM
　動作電圧 VDC <5
　消費電力 mW 標準 40
　動作温度 ℃ 0 ~ 70
　保管温度 ℃ -40 ~ 85
　サイズ (L x W x H) mm 76 x 93 x 9.5
　メーカ   Opneti communications

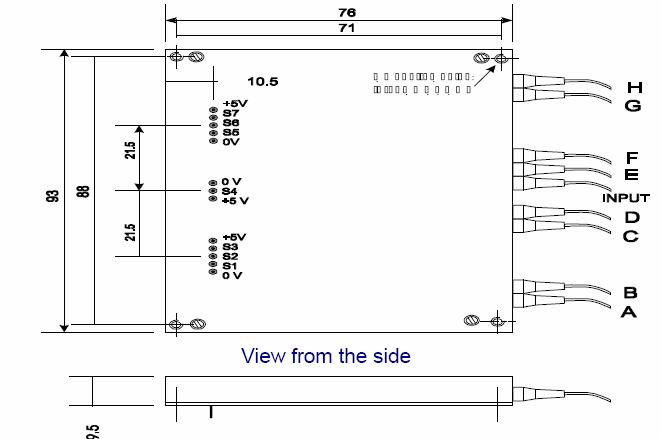

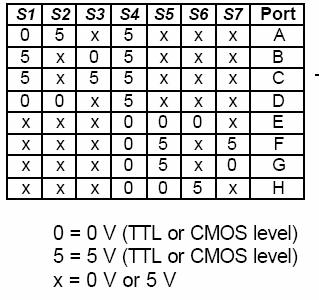

■ PIN コネクション

Opn-1x8MEMSswitch-1Opn-1x8MEMSswitch-2

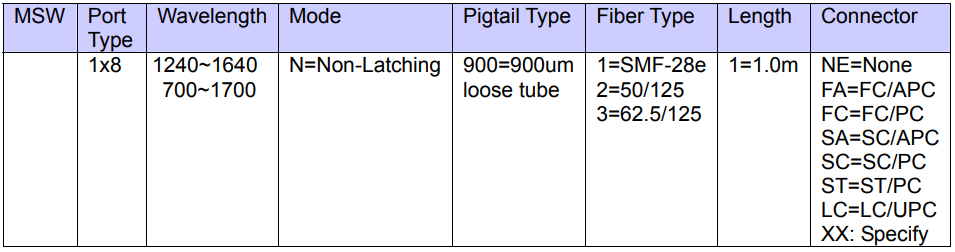

■注文方法
