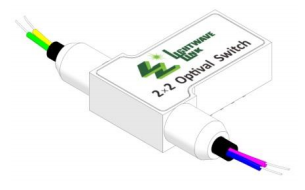

2×2 プリズムタイプ メカニカル光スイッチは、一対の入力ファイバと出力ファイバの間のチャネル選択を可能にします。この光スイッチは、幅広いアプリケーションに適したコンパクトなデバイスです。例えば、光ネットワーキングシステム保護、測定システム、ルートダイバーシティ、再構成可能なアド/ドロップモジュールなどが挙げられます。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ■用途・光ネットワークの保護と修復 |
 |
光スイッチとは？| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1625 | 770~890,1260~1360 | ||||
| 挿入損失 | dB | – | 0.8 | 1.0 | – | 0.8 | 1.0 |
| リターンロス | dB | – | 55 | – | – | 35 | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| クロストーク | dB | 60 | – | – | 35 | – | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | 5 | 10 | – | – | 10 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電圧 | VDC | ラッチ:5.0±10%、ノンラッチ:5.0±10% | |||||
| 消費電力 | mW | ラッチ:200±10%、ノンラッチ:160±10% | |||||
| 耐久性 | 回 | 3×107 | 3×107 | ||||
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| 保管湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| サイズ | mm3 | 7.5x13x27 | |||||
| 重量 | g | 20 | |||||
| メーカ | Lightwave Link | ||||||

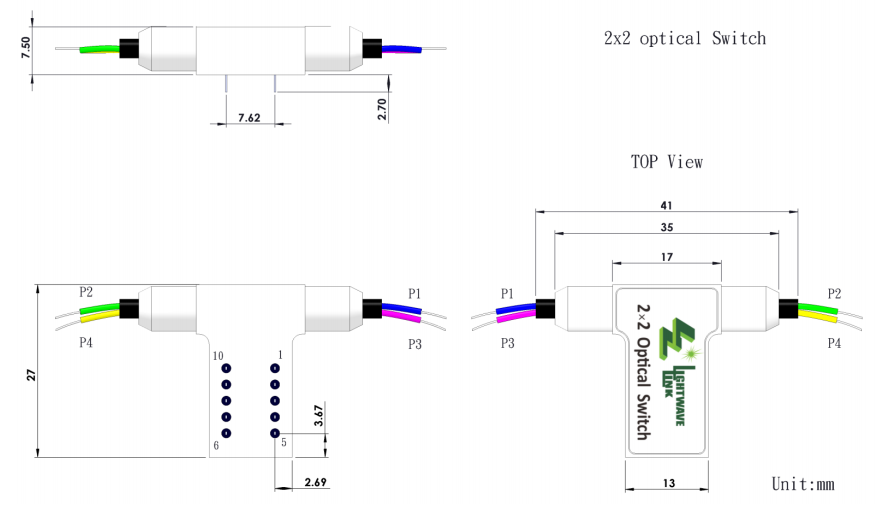

■パッケージ

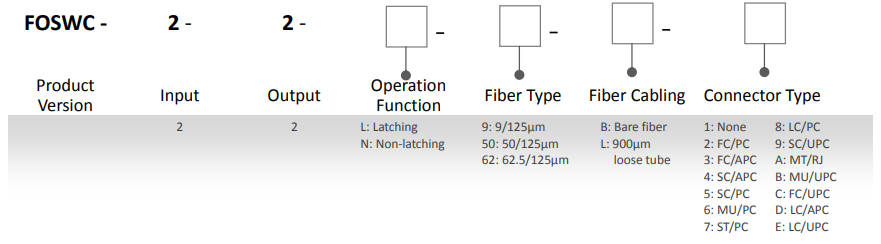

■注文方法
