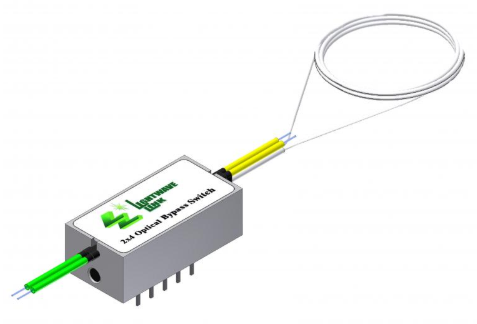

2×4 プリズムタイプ メカニカル光スイッチ(バイパス)は、光ファイバー通信ネットワークおよび測定機器に使用するように設計され、光ファイバ伝送ラインの光パワーを選択的に送信、リダイレクト、またはブロックする2つのポートで構成されています。2つの状態を選択または変更するために作動されます。光スイッチを動作させるためのエネルギー消費を低く抑えることができます。 また、RoHSに完全準拠しています。



■特徴

・コンパクトサイズ
・低挿入損失
・速いスイッチングスピード
・PCBマウント
・シングルモード/マルチモード選択可
・RoHS準拠

■用途

・光ネットワークの保護と修復
・光ネットワークの監視
・再構成可能なアド/ドロップマルチプレクサ
・伝送装置の保護
・研究開発
・波長ルーティング

■仕様 光スイッチとは?
パラメータ 単位 9µmコア シングルモード 50µm or 62.5µm マルチモード
Min. Typ. Max. Min. Typ. Max.
波長 nm 1260~1630 850/1300
挿入損失(ストレート) dB 1.0 0.5
挿入損失(バイパス) dB 2.0 1.0
リターンロス dB -50
PDL dB 0.1
WDL dB 0.3
クロストーク dB -80 -80
リピータビリティ dB ±0.1 ±0.1
スイッチングスピード ms 3.5 3.5
吸収光入力パワー mW 500 500
動作電流 mA ラッチ:40±10%、ノンラッチ:28±10%
動作電圧 VDC 4.5 5.0 5.5 4.5 5.0 5.5
消費電力 mW ラッチ:200±10%、ノンラッチ:140±10%
耐久性 3×107 3×107
動作温度 -5 70 -5 70
保管温度 -40 85 -40 85
動作湿度 %RH 5 95 5 95
保管湿度 %RH 5 95 5 95
サイズ mm3 7.6x11x22.6
リングサイズ cm ≧ 4
重量 g 10
メーカ Lightwave Link

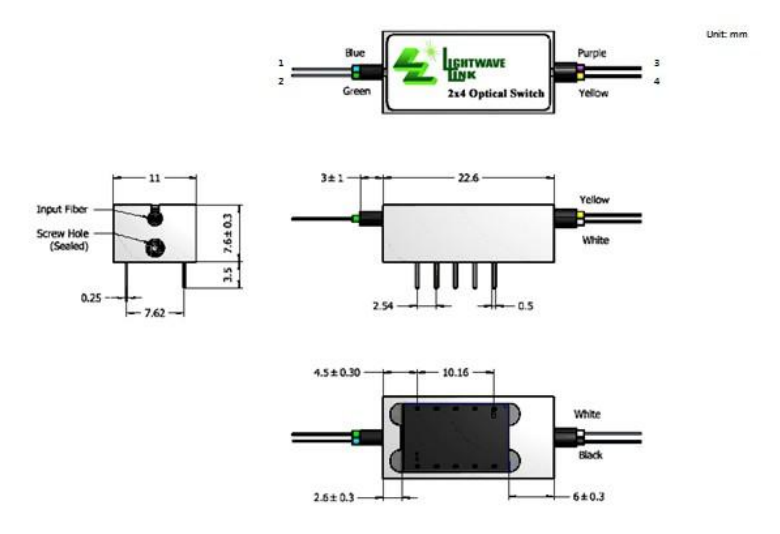

■パッケージ

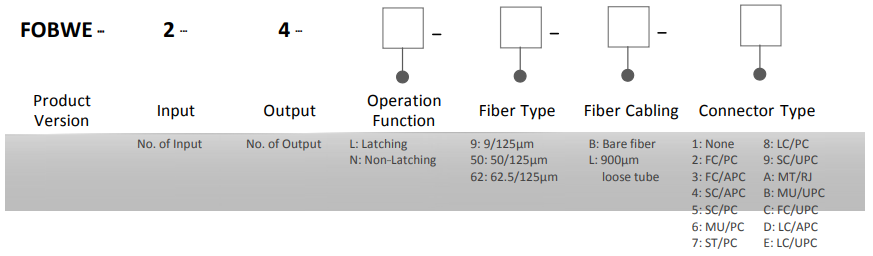

■注文方法
