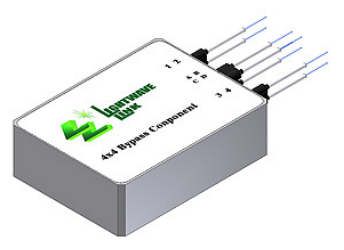

4×4 プリズムタイプ メカニカル光スイッチ(バイパス) コンポーネントは、角度のついた表面にファイバーtoファイバー技術を使用して、超低損失とクロストークを実現します。バイパス状態で前提側の接続性が要求されないすべての双方向保護スイッチングアプリケーションに適しています。コンパクトでコストパフォーマンスに優れたこの光スイッチは、ネットワーク上で優れたパフォーマンスを発揮します。 また、RoHSに完全準拠しています。



■特徴
・コンパクトサイズ
・低リターンロス
・マルチモードのみ
・PCBマウント
・ラッチ/ノンラッチ選択可

■用途
・IPSインターフェイスカードまたは外部バイパスユニット
・UTM/ADM
・光伝送
・停電時の工業用イーサネットスイッチング
・システムハング
・ノードバイパス保護

■仕様

パラメータ 単位 50µm or 62.5µm マルチモード
Min. Typ. Max.
波長 nm 850/1300
挿入損失(ストレート) dB 0.8 1.0
挿入損失(バイパス) dB 0.8 1.0
リターンロス dB
PDL dB
WDL dB 0.2
クロストーク dB -80
リピータビリティ dB ±0.1
スイッチングスピード ms 5
吸収光入力パワー mW 500
動作電圧 VDC 4.5 5.0 5.5
消費電力 mW ラッチ:200±10%、ノンラッチ:140±10%
耐久性 3×107
動作温度 -5 70
保管温度 -40 85
動作湿度 %RH 5 95
保管湿度 %RH 5 95
サイズ mm3 12x30x40
重量 g 18
メーカ Lightwave Link

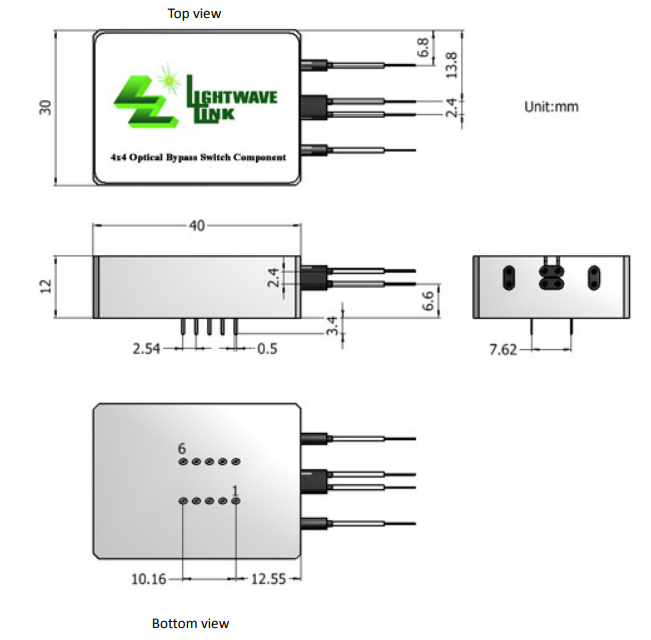

■パッケージ

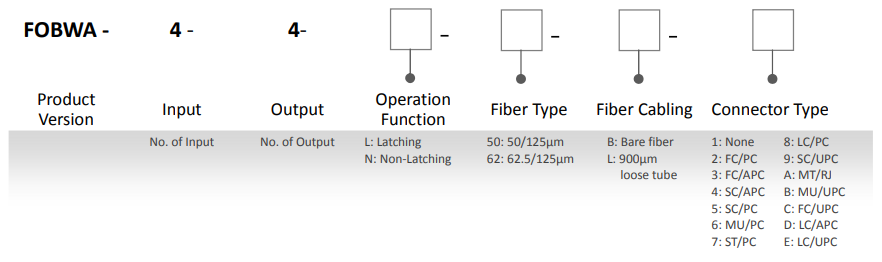

■注文方法
