自動チューナブル光カプラ(光方向性結合器):KS-ATDCは、結合比を電気的に 0 – 100%の範囲で変えられる非常にユニークな光カプラ(光方向性結合器)です。SMF, PMFなど各種の光ファイバで使用でき、動作波長帯を633nm, 830nm, 980nm, 1064nm, 1550nmから選択できます。光システム試験、干渉実験や教育キットとしてとても便利なツールです。

■ 特徴

・低挿入損失
・研磨ファイバカプラ
・チューナブル結合比(0-100%)
・SMF, PMFなど各種ファイバで利用可
・使用波長を指定できます
・実際の結合比をモニターできます

■ 応用

・光システムの試験
・干渉実験
・ラボ実験、教育キット

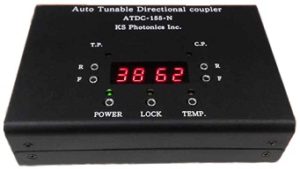

KS-photonics-ATDC-1



■ 仕様

 型番 KS-ATDC
 挿入損失 < 0.1 dB (ベアタイプ)
 結合比チューニング範囲 0 – 100 %
 動作波長範囲 633nm, 830nm, 980nm, 1064nm, 1310nm, 1550nm からご指定ください
 偏光消光比 > 20 dB (PM の場合)
  入出力ポート 光コネクタ:FC/PC, FC/APC 他
  入力電圧 DC 9 V
  サイズ 55 mm (H) x 185 mm (W) x 110 mm (D)
 マニュアル クリック
 メーカ KS photonics Inc.
