波長可変フィルタは、透過波長帯域を変えることができる光フィルタです。Lightwaves2000社の入射角型波長可変光フィルタ:ATFは、低損失、フラットトップスペクトル、優れた熱安定性、低PDLなどDWDMシステムに最適なチューナブルフィルタです。

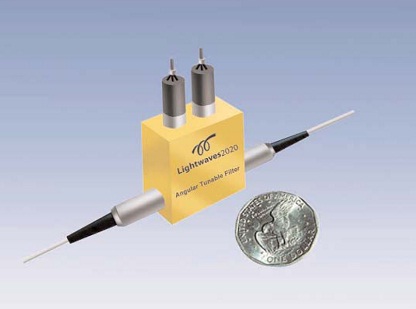

■特徴LW2020-tf-ATOF-1

  ・フラットトップスペクトル
  ・40nmのチューニング波長範囲
  ・低PDL
  ・ステップモータ駆動

■ 用途

  ・光試験
  ・DWDMネットワークのダイナミックチャンネル選択
  ・光パフォーマンスモニタリング
  ・ノイズ抑制

■ 仕様

型番 ATF-C ATF-L
波長範囲 nm 1530 ~ 1565 (C-バンド) 1570 ~ 1605 (L-バンド)
挿入損失 dB <4.0
PDL dB <0.4
-0.5dB帯域幅 nm >0.12
-20dB帯域幅 nm <1.10
リターンロス dB <-40
分散 ps/nm ±100 Max.
CW 温度安定性 pm/℃ <1.0
波長チューニング分解能 pm 10 Typ.
波長セット誤差 pm ≦±50
波長再現性 pm ≦±20
チューニング電圧 VDC 0 – 5
チューニング速度 s <2 (フルバンドチューニング)
動作温度 0 ~ 70
保管温度 -40 ~ 85
メーカ   Lightwaves2020

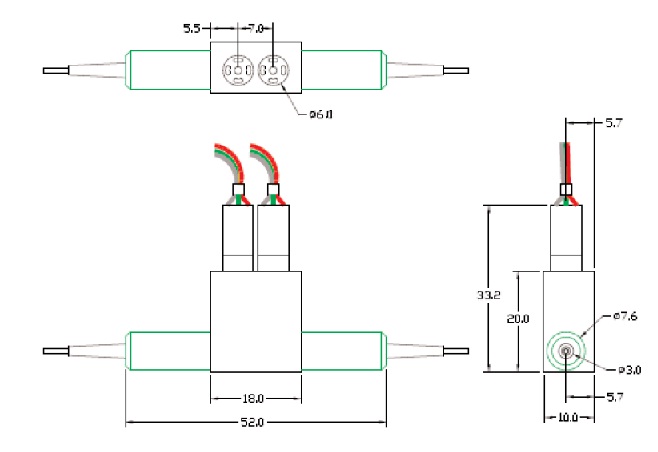

■ サイズ詳細

LW2020-tf-ATOF-2
