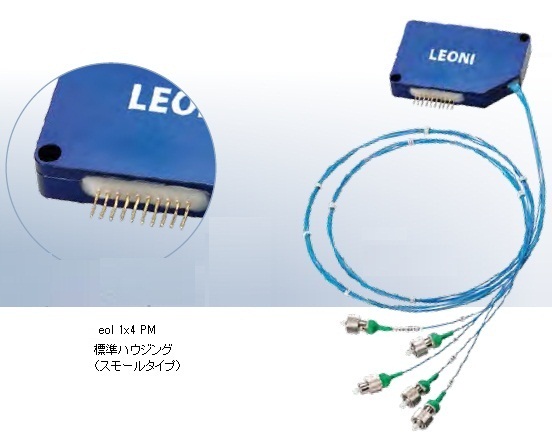

LEONI-sw-eol-pmWEINERT Fiber Optics社(独)の偏光保持ファイバ光スイッチ(シングルモード):eol シリーズは、ビームシフト素子を光路に挿入して切り替えを行うユニークな光スイッチで、可視から赤外にわたる幅広い波長帯に対応しています。4コの素子を使うことにより1×16までのスイッチが可能です。素子のシフトにバイモルフピエゾアクチュエータを用い、108 回以上の長寿命を保証しています。切り替え速度は2msで、光通信NWだけでなく計測、センサー、製造工程のモニタリング、バイオ医療、環境モニタリングなど多くの分野で使用されています。

■ 光スイッチ: eolシリーズの原理

LEONI-sw-eol-1x4-2

■仕様 光スイッチとは?
型番 eol 1×2 PM ・ eol 1×4 PM ・ eol 1×8 PM ・ eol 1×12 PM ・ eol 1×16 PM
波長帯 VIS NIR Ⅰ NIR Ⅱ IR
動作波長 nm 400 – 670 600 – 900 900 – 1200 1260 – 1380
1480 – 1650
最大挿入損失 (typ.) dB 1.4 (0.9)
リターンロス dB >40 >55 >55 >60
クロストーク dB ≦-55
再現性 dB ≦0.01
偏光消光比 PER (typ.) dB 18 (22) 20 (22) 20 (22) 20 (25)
スイッチ速度 ms ≦2
保証寿命 >108
スイッチング周波数 s-1 ≦50
動作電圧 V 5
消費電力 mW <450
動作温度 0 ~ +60℃
保管温度 -40 ~ +80℃
ハウジングサイズ mm 標準スモール(75 x 50 x 13)、 標準ラージ (124 x 56 x 13)
ハウジングオプション アルミコンパクトベンチトップ、19″ラック:異なるサイズも可能です
メーカ WEINERT Fiber Optics



■注文方法

ご注文の際、以下をご指定ください

  • チャネル数(1×2, 1×4, 1×8, 1×12, 1×16 ; 他のチャネル数も可能です)
  • 波長帯(動作波長範囲)
  • ご使用になる最大光パワー(max. 1Wです)
  • ファイバの種類(例:PMF)
  • ピグテイル長(m)
  • コネクタの種類(例:FC, SC, LCなど)
    (→光コネクタとは)
  • インターフェース(例:RS232, TTL, I2C, Ethernet, USB)
