チャネル数の大きなスイッチの場合、２通りの構成方法があります。１つは、スイッチをカスケードに接続する方法で、容易にチャネル数を拡大できますが、接続数が多くなると挿入損失が大きくなる問題があります。WEINERT Fiber Optics社では、下図のような非カスケード方式を採ることによりこの問題を解決しています。非カスケード方式では、調節ミラーをピエゾアクチュエータで操作することにより光パスを変えます。この方式により最大100チャネル、挿入損失1dB以下のスイッチを実現しています。

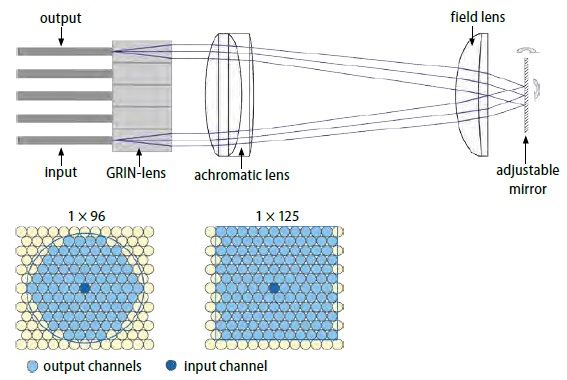

■ 非カスケード型スイッチの原理

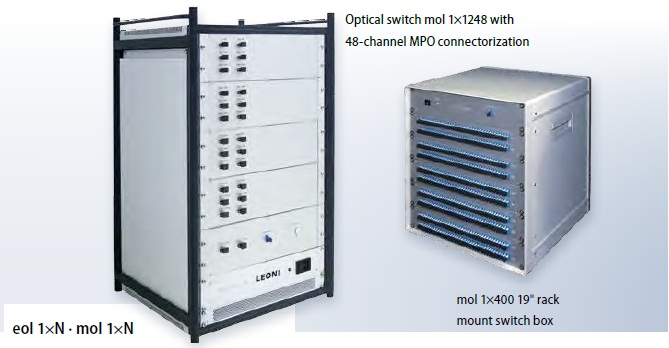

光スイッチとは？| 型番 | eol 1xN ・ mol 1xN | |||
| スイッチタイプ | 標準 | 高速 | ||
| スイッチ構成 | カスケード | 非カスケード | カスケード | |
| チャネル数 N | ≦100 | >100 （ファイバの種類によります） |
||
| 挿入損失 | dB | カスケード数によります | ≦1.0 | カスケード数によります |
| スイッチング周波数 | s-1 | ≦50 | ≦200 | |
| 保証寿命 | 回 | >108 | ||
| 動作温度 | ℃ | 0 ~ +60 | ||
| 保管温度 | ℃ | -40 ~ +80 | ||
| ハウジングオプション | 19″ラックまたはご指定サイズのスイッチボックス | |||
| メーカ | WEINERT Fiber Optics | |||
■注文方法
ご注文の際、以下をご指定ください
・出力チャネル数 N
・スイッチモジュール数 M
・波長帯（動作波長範囲）: UV-VIS, VIS-IR, ブロードバンド
・分光用低エタロン効果オプションのご利用
・ファイバタイプ（例：E9/125か相当品、MMFコア径、NA、GI、SIなど）
・ピグテイル長（ｍ）
・コネクタの種類（例：FC, SMA, STなど）
(→光コネクタとは)
・インターフェース（例：RS232, TTL, I2C, Ethernet, USB)
・2xNスイッチの場合のスイッチタイプ（こちらをご覧ください）
