速波長可変フィルタ:FOTFは、電圧駆動により1kHz以上の高速波長スキャンが可能なチューナブルフィルタです。また、スキャンする波長帯や波長範囲のカスタマイズ化もできます。

■ 特徴

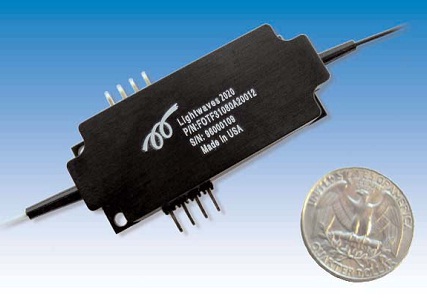

  ・優れた熱安定性LW2020-tf-HSTF-1
  ・高速スキャニング
  ・スモールサイズ
  ・スイープ範囲のカスタマイズ可
  ・高分解能
  ・低挿入損失
  ・低PDL

■ 用途

 ・高分解能スペクトル分析
 ・光パフォーマンス&光チャンネルモニタリング
 ・WDMにおけるチューナブルAdd/Drop
 ・チューナブル光ノイズフィルタリング
 ・センサー
 ・バイオメディカルイメージ&試験
 ・医療診断

■ 仕様

型番   FOTF
動作波長範囲*   C-バンド,L-バンド,C+Lバンド
スキャニング波長範囲** nm 35,80,またはカスタム
標準フィネス   100, 200, 500, 1000, 2000, 4000 またはカスタム
帯域幅 nm 0.4, 0.2, 0.1, 0.05, 0.02 またはカスタム
挿入損失 dB 3 typ.
サイドローブ抑圧比 dB ≧20
PDL dB <0.2
PMD ps <0.1
スキャニング速度 kHz 1 typ.
制御電圧 VFSR(ドライバなし) Volt 0 – 300 VDC
制御電圧 VFSR(ドライバあり) Volt 0 – 5 VDC
メーカ   Lightwaves2020

*他の波長帯もご利用いただけます
**スキャニング波長範囲は20nm~150nmの範囲でご指定いただけます。

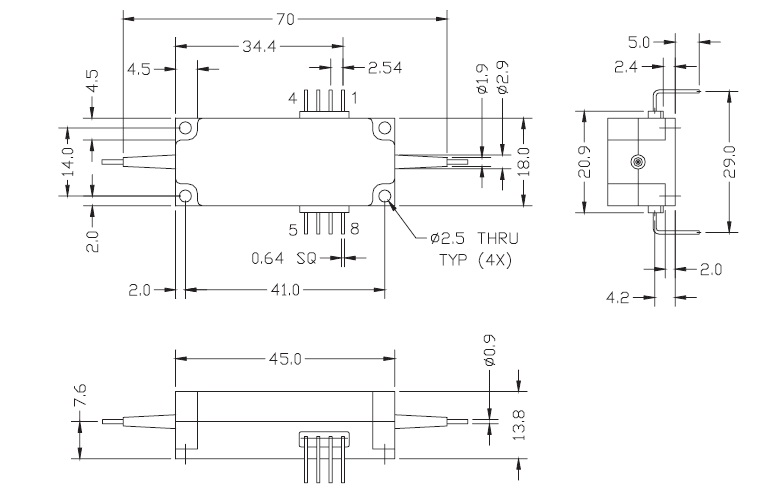

■ サイズ詳細

LW2020-tf-HSTF-2
