メカニカル光スイッチは、アクチュエータでミラーを動かしたり、ファイバを移動させて光路を切り替える光スイッチで、少チャンネルの場合に適しています。本製品は1×1, 1×2光スイッチで、使用波長帯は、シングルモードタイプ：980nm, 1053nm, 1064nm, 1310nm, 1550nm, マルチモードタイプ：850nm, 1310nm があります。
■特徴・コンパクトサイズ ■用途・保護スイッチ |
|---|
光スイッチとは？| パラメータ | 単位 | 値 | ||
| スイッチタイプ | 1×1, 1×2 | |||
| 波長 | nm | 1310, 1550 ± 30 | 850, 1310 ± 30 | 980, 1053, 1064 ± 30 |
| 挿入損失 | dB | ≦0.5 (標準 0.4) | ≦0.8 (標準 0.6) | ≦0.7 (標準 0.5) |
| リターンロス | dB | ≧50 | ≧30 | ≧50 |
| クロストーク | dB | ≧55 | ≧30 | ≧55 |
| ファイバタイプ | – | SMF-28 | MMF50, MMF62.5 | HI1060 |
| リピータビリティ | dB | ≦±0.05 | ||
| スイッチ時間 | ms | 10 | ||
| 耐久性 | 回 | ≧ 109 | ||
| スイッチモード | - | ラッチ または ノンラッチ | ||
| 動作電圧 | V | 5±0.5 DC または 5V パルス | ||
| ワーク電流 | mA | ≦50 | ||
| 動作温度 | ℃ | -15 ~ +70 | ||
| 保管温度 | ℃ | -40 ~ +85 | ||
| サイズ (L x W x H) | mm | 27 x 12 x 8.2 | ||
| メーカ | - | Opneti communications | ||
■ピン
| スイッチタイプ | 光パス | 電気駆動 | 状態センサー | ||||||
| Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | ||
| ラッチ | P1-P2 | – | – | GND | V+ | Close | Open | Open | Close |
| P1-P3 | V+ | GND | – | – | Open | Close | Close | Open | |
| ノンラッチ | P1-P2 | – | – | – | – | Close | Open | Open | Close |
| P1-P3 | V+ | – | – | GND | Open | Close | Close | Open | |

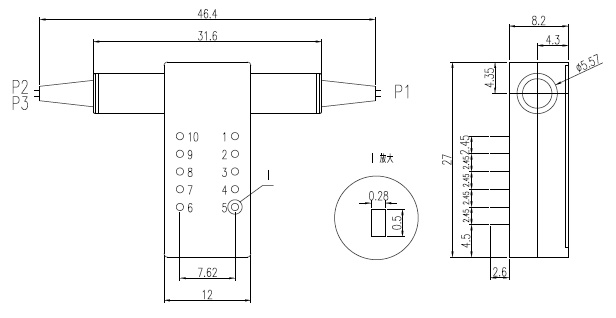

■ パッケージサイズ

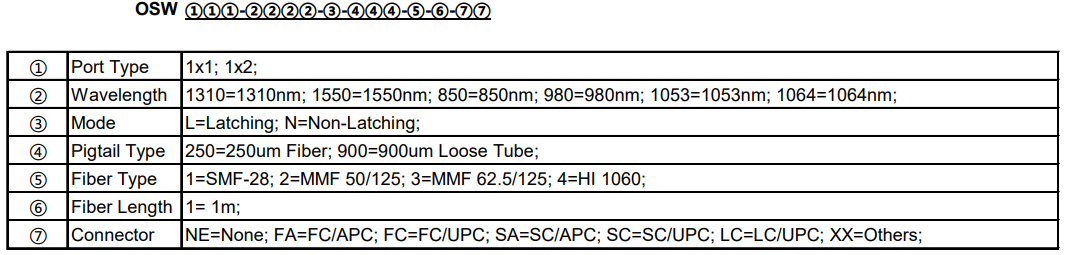

■注文方法
