多チャネル光パワーモニタアレイ:OPMAは、４または８コのミニチュアサイズ光パワーモニタを集積しており、複数の光パワーをモニタできます。光パワーモニタ各々はマイクロタップとPINフォトダイオードを同軸パッケージに収納してあり、非常にコンパクトでボードの省スペース化に寄与します。
| ■ 特徴
・C, L, C+Lバンドをカバー ■ 用途 ・EDFA |
 |
■ 仕様
| 型番 | OPMA-4ch/8ch | ||||
| パラメータ | 単位 | Min. | Typ. | Max. | |
| 動作波長範囲 | C-バンド | nm | 1525 | 1550 | 1565 |
| L-バンド | nm | 1570 | 1593 | 1615 | |
| C & L-バンド | nm | 1525 | 1570 | 1615 | |
| 偏波依存損失（PDL) | dB | – | 0.03 | 0.1 | |
| 波長依存損失（WDL) | dB | – | 0.05 | 0.15 | |
| 偏波モード分散（PMD) | ps | – | – | 0.1 | |
| リターンロス | dB | 45 | – | – | |
| 応答平坦性（帯域中心にて） | dB | – | – | ±0.3 | |
| 偏波依存応答性 | dB | – | 0.03 | 0.1 | |
| 直線性 | % | – | – | ±5 | |
| 逆電圧 | V | – | 5 | 20 | |
| 順方向電流 | mA | – | – | 10 | |
| 暗電流 @ 23℃, -5V | nA | – | 0.5 | 1 | |
| 高周波応答限界 | GHz | 0.6 | – | – | |
| 動作温度 | ℃ | -5 | – | 70 | |
| 保管温度 | ℃ | -40 | – | 85 | |
| ファイバピグテイル | – | SMF-28, 250μmベアファイバ or 900μmルーズチューブ | |||
| サイズ | 4 チャンネル | mm | 16.4 x 32 x 6 | ||
| ８チャンネル | mm | 31 x 32 x 6 | |||
| メーカ | Lightwaves2020 | ||||
■ 分岐比と光性能
| 分岐比 （%） | 最大挿入損失 (dB) | 最小応答性 (μA/mW) | 最大入力光パワー(mW) | |||
| C or L バンド | C+L バンド | |||||
| P グレード | A グレード | P グレード | A グレード | |||
| 1 | 0.3 | 0.4 | 0.4 | 0.5 | 8 | 500 |
| 3 | 0.4 | 0.5 | 0.5 | 0.6 | 24 | 300 |
| 5 | 0.5 | 0.6 | 0.6 | 0.7 | 45 | 300 |
■ 詳細サイズとピン配置

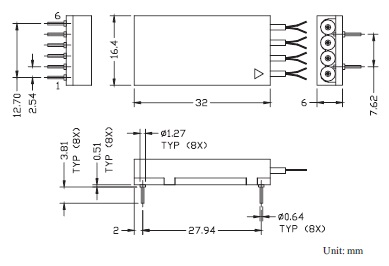

| OPMA-4ch | ピン配置 |
 |
 |

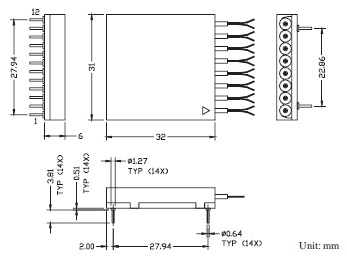

| OPMA-8ch | ピン配置 |
 |
 |

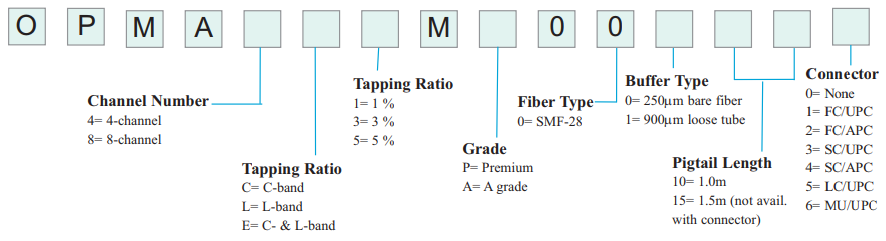

■注文方法
