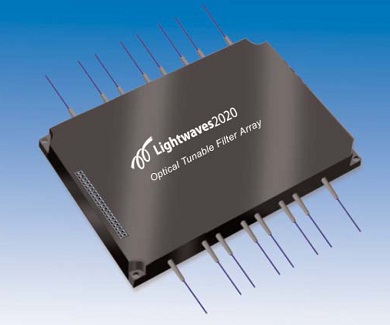

波長可変光フィルタアレイ:OTFAは、マイクロモータでフィルタを回転させてチューニングする最大8チャンネルの広帯域なチューナブルフィルタアレイです。C-, L-,S-バンドの波長帯があり、オプションで100GHzおよび50GHz間隔のフィルタもあります。ROADMシステムのチューナブルデバイスに最適な製品です。

■ 特徴

  ・100GHzまたは50GHz間隔LW2020-tf-OTFA-1
  ・フラットトップフィルタリング
  ・8チャンネルアレイ
  ・40nmの広いチューニング範囲
  ・C-, L-, Sバンドの波長帯
  ・連続チューニング
  ・低挿入損失

■ 用

  ・ROADMにおけるチューナブルAdd/Dropモジュール
  ・チューナブルレーザ、白色光源のチューニング
  ・光試験
  ・センサ光源
  ・DWDMネットワークにおけるチャンネル選択

■ 仕様



 型番   OTFA-C OTFA-L OTFA-S
波長範囲 nm 1520 – 1565 1570 – 1610 1485 – 1520
(C-バンド) (L-バンド) (S-バンド)
チャンネル間隔 GHz 100 または 50
挿入損失 dB <1.5
PDL dB <0.05
リターンロス dB <-50
分散 ps/nm ±15
温度安定性 pm/℃ <1.0
帯域幅 (100GHz)   <0.4 nm @ 0.5 dB down, <1.2 nm @ 25 dB down
チューニング精度   連続可変
チャンネル数   8 Max.
メーカ   Lightwaves2020

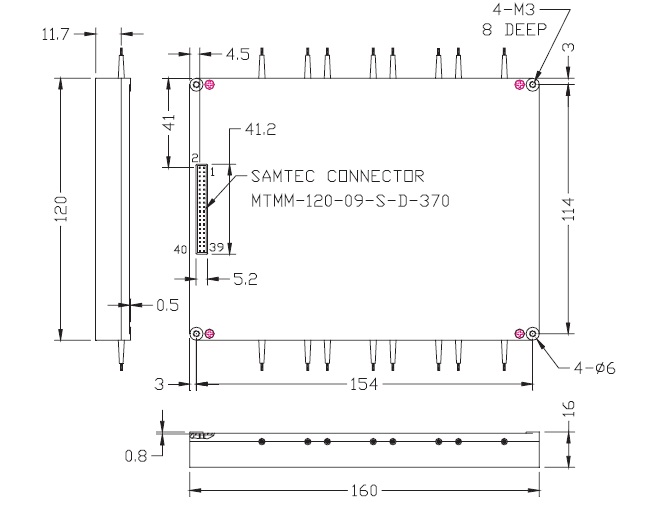

■ サイズ詳細

LW2020-tf-OTFA-2

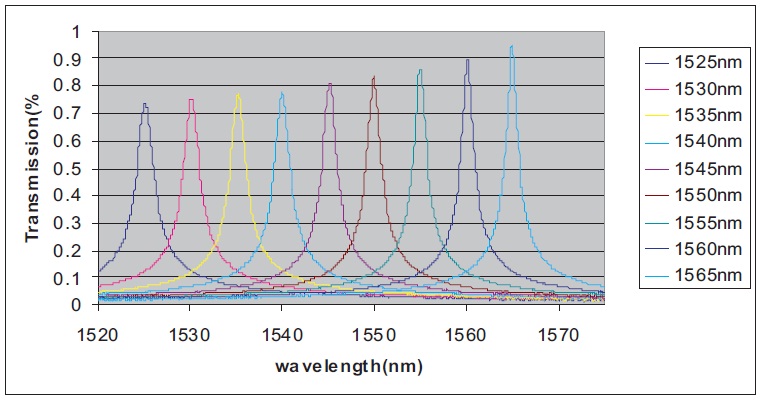

■ チューニングスペクトル(OTFA-C)

LW2020-tf-OTFA-3
