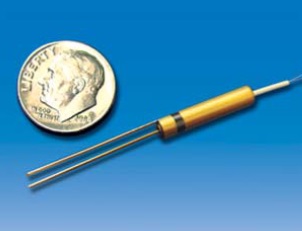

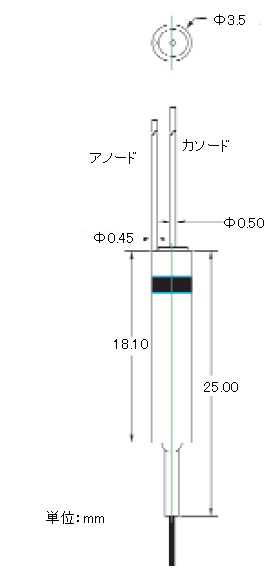

WDM光パワーモニタ:PIBFは1310/1550 WDMフィルタとPIN-PDを内蔵しており、1310nm帯、1550nm帯の何れかの信号を検出、他方を反射します。Φ3.5x18mmの超小型サイズで収納に場所をとらず、低挿入損失、優れた応答直線性、低PDL、低WDL、受光信号と反射信号の高アイソレーションなどを特徴としています。

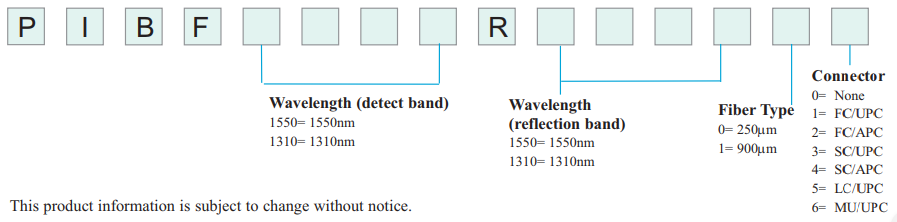

| ■ 特徴 ・コンパクトな同軸パッケージ ・低挿入損失 ・検出信号、反射信号間の高いアイソレーション ・低PDL、低WDL ・優れた直線性、高周波応答能力 ・ファイバの融着接続不用 ■ 用途 ・デュアルウインドウWDMシステム |  |
| 型番 | PIBF | ||||
| パラメータ | 単位 | Min. | Typ. | Max. | |
| 反射ポート | 動作波長範囲 | nm | 1540±30 or 1310±50 | ||
|---|---|---|---|---|---|
| 挿入損失 | dB | – | – | 0.6 | |
| 偏波依存損失（PDL) | dB | – | 0.05 | 0.1 | |
| アイソレーション | dB | 15 | – | – | |
| 偏波モード分散（PMD) | ps | – | – | 0.1 | |
| リターンロス | dB | 45 | – | – | |
| 受光ポート | 動作波長範囲 | nm | 1540±30 or 1310±50 | ||
| アイソレーション | dB | 40 | – | – | |
| 応答性* | A/W | 0.7@1550nm帯 0.55@1310nm帯 | – | – | |
| 入射光パワー | dBm | – | – | 15 | |
| 偏波依存応答性 | dB | – | – | 0.2 | |
| 動作バイアス電圧 | V | – | -5 | – | |
| 直線性 | % | – | – | ±5 | |
| 暗電流 @ 23℃, -5V | nA | – | 0.5 | 1 | |
| 高周波応答限度 | GHz | 0.6 | – | – | |
| メーカ | Lightwaves2020 | ||||
* 入射光パワーとPD電流の比
注：挿入損失とリターンロスはコネクタなしでの測定値です
| パラメータ | 単位 | Min. | Max. |
| 逆電圧 | V | – | 20 |
| 順方向電流 | mA | – | 10 |
| 動作温度 | ℃ | -5 | 70 |
| 保管温度 | ℃ | -40 | 85 |
| 動作湿度 | %RH | – | 95 |
