波長可変フィルタ:TOTFシリーズは、O-, S-, C-, L-バンド対応の使い易いチューナブルフィルタです。波長のチューニングは薄膜フィルタを回転して行っています。手動タイプとステップモータ駆動タイプのチューナブルフィルタがございますのでご用途に合わせてご選択ください。

■ 特徴

・40nmの波長チューニング範囲
・動作波長:O, S, C, L バンド
・低挿入損失
・低PDL
・コストパフォーマンスが高い

■ 用途

・チュ-ナブルレーザ、白色光源の波長チューニング
・光試験
・センサー光源
・WDMネットワークにおけるチャンネル選択

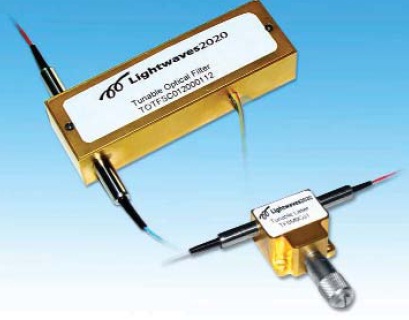

LW2020-tf-TOTF-1

■ 仕様

 型番   TOTF
 波長範囲 nm C-band
1520 – 1565
L-band
1570 – 1610
S-band
1485 – 1520
O-band
1290 – 1320
 挿入損失 dB <2.7
 PDL dB <0.1
 リターンロス dB >50
 帯域幅   <1.2 nm @ 3 dB down, 10 nm @ 20 dB down
 チューニング分解能   手動タイプ:連続 ステップ
モータタイプ:0.01 nmステップ
 動作温度 0 ~ 70
 保管温度 -40 ~ 85
 サイズ nm 24 x 50 x 15(手動タイプ) 24 x 75 x 15.4(ステップモータタイプ)
 メーカ   Lightwaves2020

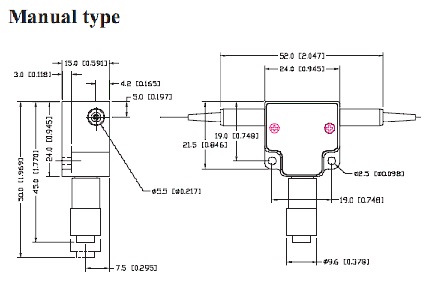

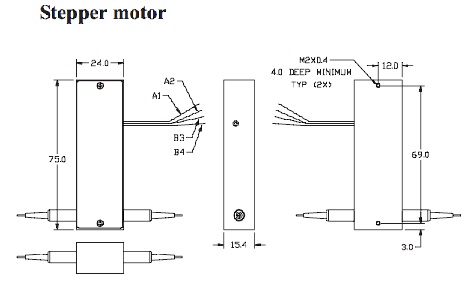

■ サイズ詳細

LW2020-tf-TOTF-2

LW2020-tf-TOTF-3

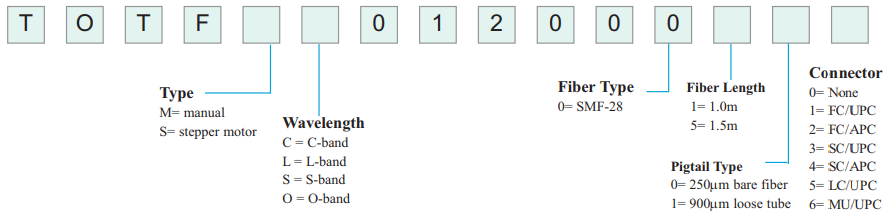

■注文方法
