ワイドバンド可変光アッテネータ:(WB)VOAは、光ネットワークのパワー管理用に作られた液晶ベースの電圧制御式VOAです。40dB以上の広い減衰ダイナミックレンジと1260nm~1620nmの広い波長帯が特徴の液晶可変光アッテネータです。直径7.2mmと小型な同軸タイプパッケージで回路上にマウントしやすい構造です。長距離DWDMシステムにおける信号のプリエンファシス、光Add/Dropや光クロスコネクトにおけるパワー等価、EDFAにおけるゲインチルトなどに最適な製品です。

■ 特徴

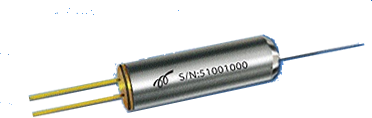

  ・可動部なしで連続可変LW2020-voa-W-VOA-1
  ・極めて広い減衰帯域
  ・高減衰範囲
  ・低挿入損失
  ・スモールフットプリント同軸パッケージ
  ・バックラッシュ、ヒステリシスのないスロー
   チューニングスロープ
  ・高精度光パワーコントロール

■ 用途

  ・ネットワークの光パワー調節
  ・広帯域チャンネルバランス
  ・EDFAのゲインチルト、パワーバランス
  ・ラマンアンプ
  ・マルチチャンネルOADM

■ 仕様



型番 (WB)VOA
ノーマル状態 ノーマル-オン ノーマル-オフ
グレード Grade P Grade A Grade P Grade A
動作波長範囲   – nm 1260 ~ 1620
減衰範囲 Min. dB 20, 30 or 40
挿入損失 Max. dB 1.2 1.5 1.3 1.5
PDL @10dB Max. dB 0.15 0.2 0.25 0.3
@20dB Max. dB 0.25 0.4 0.35 0.5
WDL @10dB Max. dB 0.4 @ C-バンド or L-バンド
PMD Max. ps 0.1
波長分散 Max. ps/nm 0.2
リターンロス Min. dB ≧45
減衰分解能 Min. dB/mV 連続
最大光パワー Min. mW 300
応答立上がり時間 Max. ms 5
応答立下がり時間 Max. ms 35 (-5 ℃ ~ 23 ℃), 15(23 ℃ ~ 70 ℃)
駆動電圧 (DC)   V 0 ~ 5
電源 (DC)   V 5
消費電力 Max. mW 200
動作温度範囲   -5 ~ 70
保管温度範囲   -40 ~ 85
ファイバ長   m 1±0.1
サイズ   mm 36.3 x 12.7 x 11.5
メーカ     Lightwaves2020

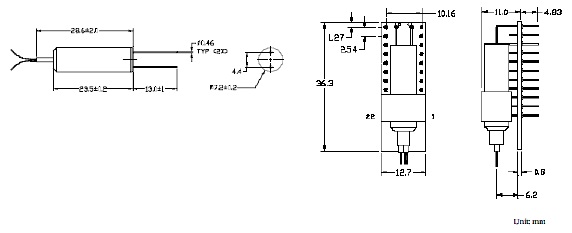

■ サイズ詳細

LW2020-voa-W-VOA-2

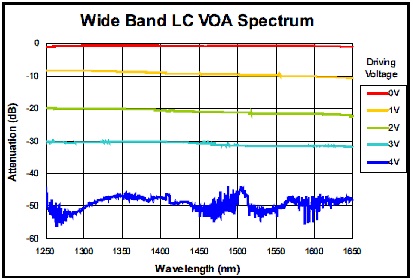

■ VOAスペクトル

LW2020-voa-W-VOA-3

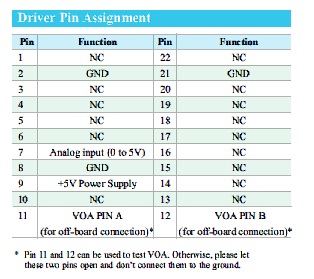

■ ドライバPin配置

LW2020-voa-W-VOA-4

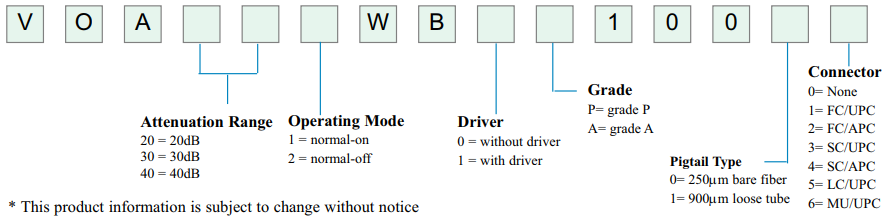

■注文方法
