780-1000nm ガウシアン形状チューナブルフィルタ: WLTF-NM（-NE）は、回折格子をもつ空間型オプティクスで作られた可変バンドパスフィルタです。素子への入出力はピグテイルファイバです。広帯域光が入射されると一部の狭帯域の光のみを選択して出力し残りの光は除去されます。選択される狭帯域光の中心波長は精密マイクロメータあるいは電気的アクチュエーターにより可変できます。 特許出願中の独自光学設計により、従来にない低挿入損失、低PDLで様々なチューニング範囲や帯域幅のフィルタをご提供することができます。精密なチューニング機構により高い波長分解能と優れた波長チューニング再現性が可能です。780-1000nmのNIR帯域にわたり手動可変、電気的可変の何れもご利用いただけます。
■特徴・ 120nmの波長可変範囲 ■ 用途・ ASEノイズ抑圧 |
 |
|---|---|

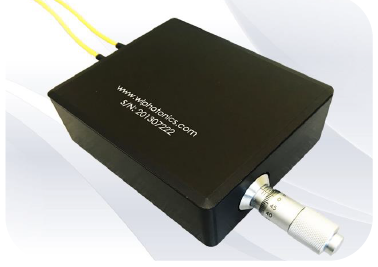

| 手動型 WLTF-NM-P- | |
 |
|

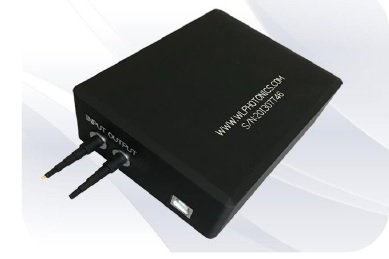

| 電機型 WLTF-NE-P- |

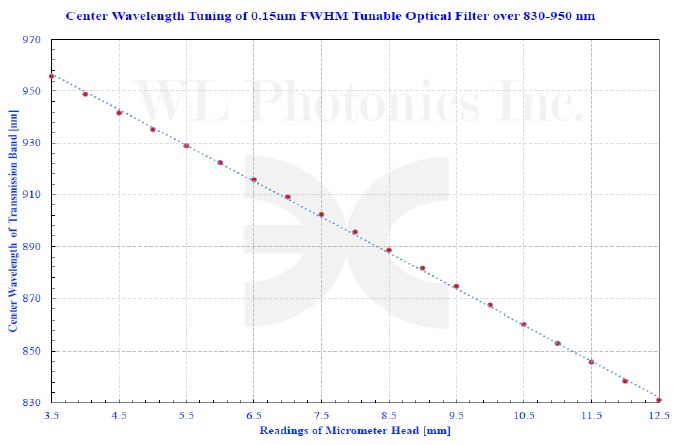

■ スペクトルとチューニング例

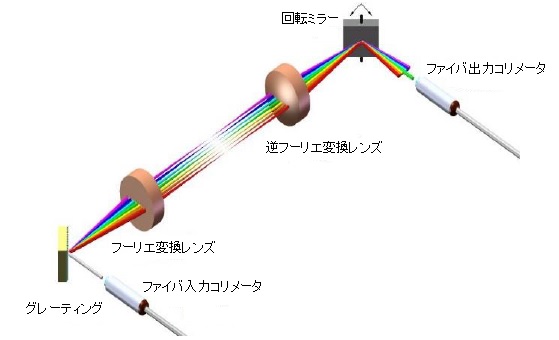

■ 動作原理とチューニング機構
■ 仕様
■手動可変フィルタ
| 型番 | WLTF-NM-P- |
| 中心波長 | 810 nm, 880 nm, 940 nm または 810-960 nmの範囲で指定 |
| チューニング範囲 | 60 nm または 120 nm |
| 挿入損失 | 2.5 dB typ., 3.5 dB max.（コネクタなし） |
| FWHM帯域幅 | 1.00 nm, 0.90 nm, 0.80 nm, 0.70 nm, 0.60 nm, 0.50 nm, 0.40 nm, 0.30 nm, 0.25 nm, 0.20 nm, 0.15 nm, 0.10 nm, 0.07 nm または ご指定 |
| 波長分解能 | 0.02 nm |
| 波長再現性 | ±0.02 nm |
| 偏波依存損失(PDL) | 0.15 dB typ./0.30 dB max.(SMファイバピグテイルのみ)2 |
| 消光比 | 20 dB（コネクタなしのPMピグテイルファイバのみ） |
| アウトバンド抑制 | >45 dB (透過ピークから平均バックグランド） |
| 3/20/30 dBの帯域幅比 | ~1/2.5/3.5 |
| 最大入力光パワー1 | 300 mW (CW)1 |
| リターンロス | > 45 dB |
| 偏波モード分散(PMD) | < 0.2ps (SMFピグテイルファイバのみ) |
| 群遅延 | < 0.1 ps/nm |
| ピグテイルファイバ2 | SMファイバ または PMファイバ |
| Nufern’ s 780HP または Panda PM850 または ご指定 | |
| 動作温度 | 10 ~ 50℃ |
| 保管温度 | -10 ~ 75℃ |
| サイズ | 寸法図参照 |
| 重量 | < 0.5 Kg typ. |
| その他 | RoHS 適合 |
| 注意書き | 1. ハイパワーバージョンとして 2.0 W(CW)までご利用いただけます |
| 2. PMファイバはスロー軸合わせ（ファースト軸ブロック）が標準です。 他はご指定下さい。 |
|
| メーカ | WL Photonics Inc. |
■電動可変フィルタ
| 型番 | WLTF-NE-S- or P- |
|
| 中心波長 | 810 nm, 880 nm, 940 nm または 810-960 nmの範囲で指定 |
|
| チューニング範囲 |
S-version | P-version |
| 60 nm |
120 nm | |
| 挿入損失 | 2.5 dB typ., 3.5 dB max.（コネクタなし） |
|
| FWHM帯域幅 | 1.00 nm, 0.90 nm, 0.80 nm, 0.70 nm, 0.60 nm, 0.50 nm, 0.40 nm, 0.30 nm, 0.25 nm, 0.20 nm, 0.15 nm, 0.10 nm, 0.07 nm または ご指定 |
|
| 波長分解能 | S-version | P-version |
| 0.01 nm | 0.001 nm | |
| 波長再現性 | S-version | P-version |
| ±0.01 nm | ±0.005 nm | |
| 最大可変速度 | 40 nm/sec | |
| 偏波依存損失(PDL) | 0.15 dB typ./0.30 dB max.(SMファイバピグテイルのみ) |
|
| 消光比 | 20 dB（コネクタなしのPMピグテイルファイバのみ） |
|
| 3/20/30 dBの帯域幅比 | ~1/2.5/3.5 |
|
| 最大入力光パワー1 | 300 mW (CW) / ご要求により2.0 W(CW)まで」可能 |
|
| リターンロス | > 45 dB |
|
| アウトバンド抑制 |
>45 dB (透過ピークから平均バックグランド） |
|
| 偏波モード分散(PMD) | < 0.2ps (SMFピグテイルファイバのみ) |
|
| 群遅延 | < 0.1 ps/nm | |
| ピグテイルファイバ2 | SMファイバ または PMファイバ | |
| Nufern’ s 780HP または Panda PM850 または ご指定 | ||
| 電気インターフェース | USB | |
| 動作温度 | 10 ~ 50℃ | |
| 保管温度 | -10 ~ 75℃ | |
| サイズ | 寸法図参照 | |
| 重量 | < 0.5 Kg | |
| その他 | RoHS 適合 | |
| 注意書き | 1. ハイパワーバージョンとして 2.0 W(CW)までご利用いただけます | |
| 2. PMファイバはスロー軸合わせ（ファースト軸ブロック）が標準です。 他はご指定下さい。 |
||
| メーカ | WL Photonics Inc. | |

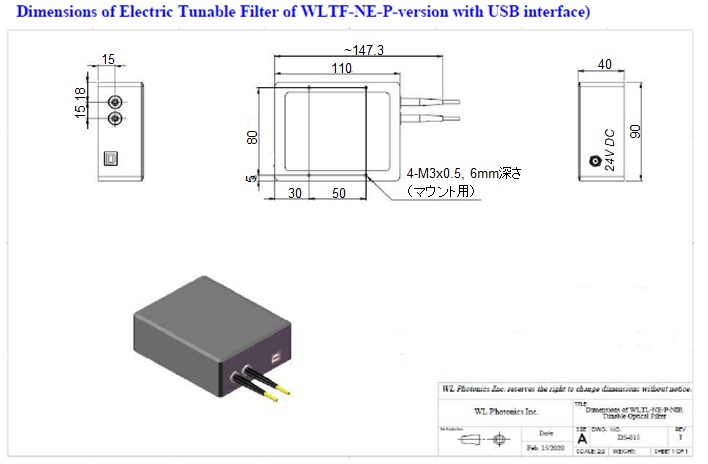

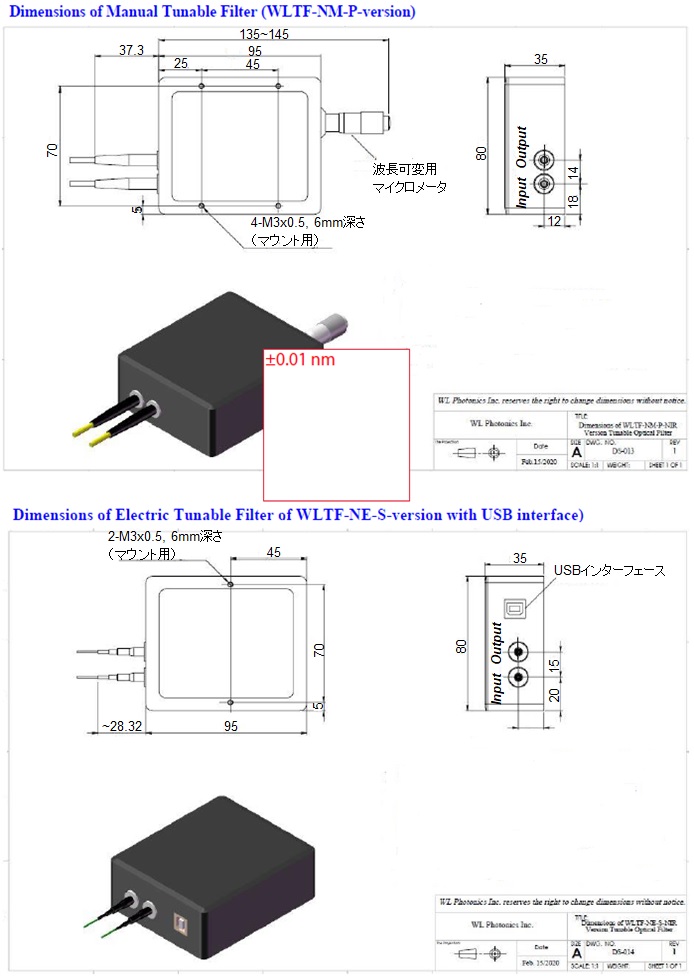

■寸法図
