ASE光源は、広帯域光源、ブロードバンド光源とも呼ばれ、レーザ光のように強度が強く、かつ、スペクトル幅の広いインコヒーレント光を発生する光源です。
本製品は装置組み込みに便利なモジュールタイプのC-バンドASE光源です。モジュールサイズには、Lタイプ：36 x 190 x 132mm、Sタイプ：18 x 120 x 90mm、MSAタイプ：12 x 90 x 70mmの３種類があり、機種によってそれぞれ適用されます。いずれもDC5Vで動作いたします。光学的特性は対応するベンチトップ型の機種と同一です。
 |
 |
 |
|---|---|---|
| MSAタイプ：12x90x70 | Sタイプ：18x120x90 | Lタイプ：36x190x132 |
 |
 |
|---|
ASE光源とは？| 型番 | ASE-C-10S-Md | ASE-Md1550-25 | ASE-Md1550-25-MSA | ASE-FLMd7010 | ASE-FLMd7012 | ASE-FLMd7013 | ASE-FLMd7050 | ASE-Md1560-G20 |
| 出力波長帯 | Cバンド | |||||||
| 総出力 | >+10dBm (>10mW) |
>+14dBm (>25mW) |
>+16dBm (>40mW) |
>+22dBm (>155mW) |
>+13dBm (>20mW) |
|||
| スペクトルパワー密度 | >-16dBm (1530~1560) |
>-10dBm (1530~1560) |
>-10dBm (1530~1560) |
>-8dBm (1530~1560) |
>-7dBm (1530~1570) |
>-3dBm (1531~1563) |
>0dBm (1530~1560) |
ｶﾞｳｼｱﾝ型ｽﾍﾟｸﾄﾙ |
| 出力ファイバ | SMF | |||||||
| 出力安定性*1 | <±0.05dB | <±0.005dB (typical 0.001dB) | <±0.01dB | |||||
| – | – | – | ||||||
| 出力コネクタ (→光コネクタとは) |
FC/PC | |||||||
| 外形寸法HxWxD(mm)*2 | Sタイプ 18x120x90 |
MSAタイプ 12x90x70 |
Lタイプ Max. 36x190x132 |
Sタイプ 18x120x90 |
||||
| 電気仕様等 | Ｓ-MD （電気仕様等） |

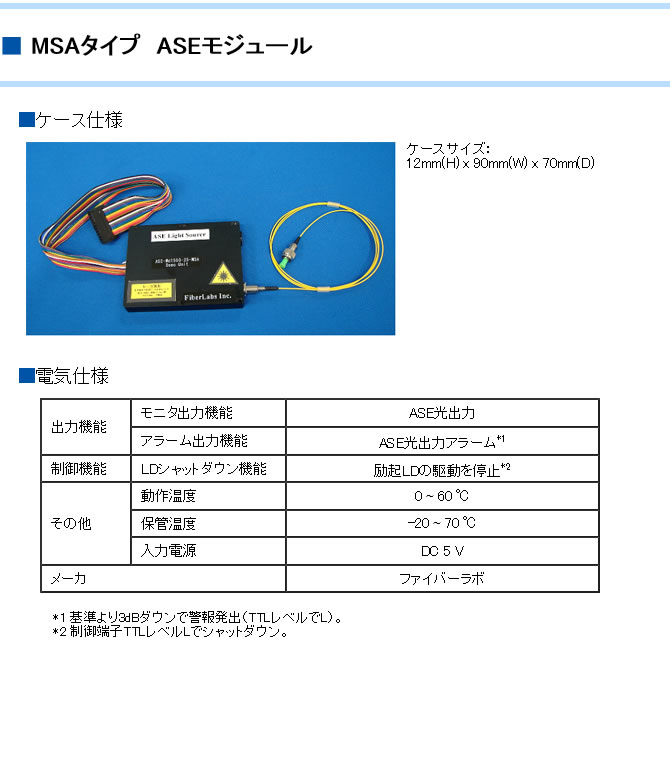

MSA-MD （電気仕様等） |
Ｌ-MD （電気仕様等） |
Ｓ-MD （電気仕様等） |
||||
| ピン配置等 | Ｓ-MD （ピン配置等） |

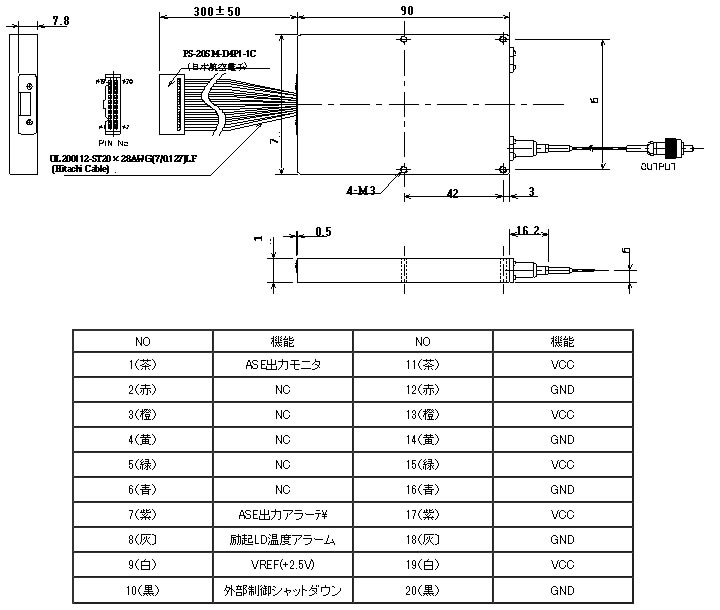

MSA-MD （ピン配置等 |
L-MD （ピン配置等） |
Ｓ-MD （ピン配置等） |
||||
| 動作温度 | 0 ~ 60℃ | |||||||
| 保管温度 | -20 ~ 70℃ | |||||||
| 電源 | DC 5V | |||||||
| メーカ | ファイバーラボ | |||||||
*1 1時間ウォームアップ後、15分間の安定性
*2 突起部を含みません
●製品改良のため、仕様などを予告無く変更する場合があります。
