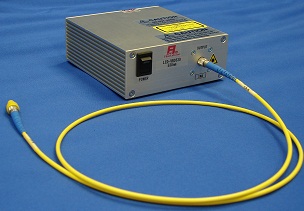

| ファイバ出力LED光源は、ハイパワーLEDを搭載しファイバ出力で最大25～10mWの出力を得ることができるLED光源です。出力ポートはSMAコネクタとなっておりますので、ご用途に応じて出力ファイバの交換が簡単に行えます。本製品には、標準付属ファイバの他に２種類のオプションファイバをご用意しております。 なお、バンドルファイバなど特殊仕様ファイバにつきましても承っておりますので、弊社までお問合せください。 |
 |
 |
|
LEDとは？| 型番 | ピーク波長 (nm) |
色 | 出力 (mW) | 出力 (mW) | ||||
| 出力ファイバ POF-1500 (標準) |
出力ファイバ POF-1000 (ｵﾌﾟｼｮﾝ) |
出力ファイバ MGF-0240 (ｵﾌﾟｼｮﾝ) |
出力ファイバ POF-500 (標準) |
出力ファイバ POF-0 (ｵﾌﾟｼｮﾝ) |
出力ファイバ MGF-0241 (ｵﾌﾟｼｮﾝ) |
|||
| LED-VR0455-25 | 455 | Royal Blue | >25 | >13 | >0.6 | >1 | >11 | >0.7 |
| LED-VR0470-20 | 470 | Blue | >20 | >10 | >0.4 | >0 | >10 | >0.5 |
| LED-VR0505-10 | 505 | Cyan | >10 | >5 | >0.2 | >0 | >5 | >0.3 |
| LED-VR0530-10 | 530 | Green | >10 | >5 | >0.2 | >0 | >5 | >0.3 |
| LED-VR0625-10 | 625 | Red | >10 | >5 | >0.2 | >0 | >5 | >0.3 |
| LED-VRwhite-15 | 450,550 | White | >15 | >8 | >0.3 | >1 | >6 | >0.4 |
| メーカ | ファイバーラボ | |||||||
共通仕様
| 値 | |
| 出力安定性 | <±0.3% （ 1時間ウォームアップ後の15分間の安定性 ） |
| 駆動電源 | AC 100-240V （50/60Hz) |
| サイズ （突起部含まず） | 44 (H) x 112 (W) x 120 (D) mm |
出力ファイバの仕様
| 出力ファイバ型番 | POF-1500 (標準附属ﾌｧｲﾊﾞ) |
POF-1000 (ｵﾌﾟｼｮﾝﾌｧｲﾊﾞ） |
MGF-0240 (ｵﾌﾟｼｮﾝﾌｧｲﾊﾞ） |
| 材質 | プラスチック | 多成分ガラス | |
| ＮＡ | 0.5 | 0.49 | |
| コア径 | 1500μm | 1000μm | 240μm |
| クラッド径 | 1510μm | 1010μm | 260μm |
| ファイバ長 | 1m | ||
| コネクタ (→光コネクタとは) |
SMA | ||

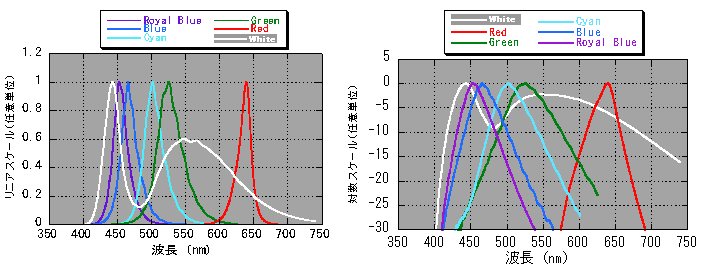

■ 発光スペクトル
■ ローパワーファイバ出力LED光源一覧
| LED光源型番 | 波長 (nm) |
出力 (ｍW) |
出力ファイバ |
| LED-0430-0.02 | 430 | 0.02 | Φ1.5 mm コア |
| LED-0470-0.07 | 470 | 0.07 | |
| LED-0530-0.10 | 530 | 0.1 | |
| LED-0660-0.30 | 660 | 0.3 | |
| LED-0870-0.30 | 870 | 0.3 | |
| LED-0950-0.07 | 950 | 0.07 | |
| LED-1300-0.015 | 1300 | 0.015 | SMF |
| LED-1550-0.01 | 1550 | 0.01 |
・駆動電源 アルカリ乾電池 9V
・サイズ 35(H)*90(W)*135(D)mm （突起部含まず）
■ 仕様
| 型番 | LED-0660-0.30 |
| 総出力 | >0.3 mW |
| 出力ファイバ*1 | プラスチックファイバ |
| 安定性*2 | ±1% |
| 電源 | アルカリ乾電池 9 V |
| 外形寸法*3 | 35(H) x 90(W) x 135(D)mm |
| 動作温度 | 20 ~ 40 ℃ |
| メーカ | ファイバーラボ |
*1 ｺｱφ1.5mm、ｸﾗｯﾄﾞφ1.7mm、外装φ3mmPETEﾁｭｰﾌﾞ、1ｍ長、カット端面
*2 10分ウォームアップ後15分間の安定性
*3 突起部分は含んでいません。
●製品改良のため、仕様等を予告無く変更する場合があります。
