パルス増幅用光アンプ:EPA-1550-Fは、ハイパワーパルスを得るための1550nm帯光アンプで、平均出力5W、ピークパワー5kWまでのパルス増幅が可能です。増幅はEr/Ybドープダブルクラッドファイバを用いて2段で行いシングルモードファイバ出力です。Optilab社のプログラマブルレーザなどの外部シード光に用いることによりハイパワーのナノ秒パルスやピコ秒パルスを容易に得ることができます。



■用途

 ・パルスシード光の増幅

 ・SHG発生
 ・R&D
 ・試験&測定

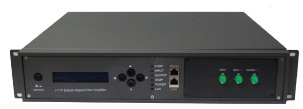

EPA-1550-F1

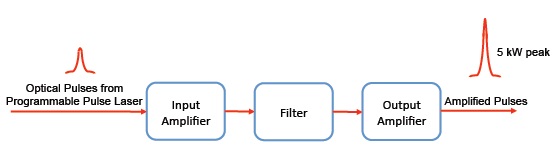

■機能ブロック図
EPA-1550-F2


型番 EPA-1550-F
 光仕様
 動作波長範囲 1540~1570nm
 光出力 2~5 W typ.
 ピーク出力@700kHz 5 kW
 最適アンプゲイン 15dB~20dB
 光ゲイン > 35 dB
 出力安定性(短期) ±0.2 dB
 ファイバタイプ シングルモードファイバ
 機械的仕様
 動作温度 0℃ ~ +50℃
 保管温度 -40℃ ~ 70℃
 湿度 10 ~ 90 %
 電源 AC110V & 220(50/60Hz)
 ディスプレイ 温度、 電流、 電圧
 制御/モニタリング LDCディスプレイ or レーザスイッチ用R232
フロントパネルのEDFA出力制御
 通信インターフェース RS-232
 サイズ 1RU: 19″ x 14″ x 1.75″
 光コネクタ FC/APC
 メーカ Optilab



■増幅前後のパルス

EPA-1550-F3 EPA-1550-F4
増幅前のパルス 増幅後のパルス
