偏光出力パルス増幅用光アンプ:EPA-1550-PMは、ハイパワーパルスを得るための1550nm帯光アンプで、平均出力10W、ピークパワー15kWまでのパルス増幅が可能です。増幅はEr/Ybドープダブルクラッドファイバを用いて2段で行いシングルモードファイバ出力です。Optilab社のプログラマブルレーザなどの外部シード光に用いることによりハイパワーのナノ秒パルスやピコ秒パルスを容易に得ることができます。



■用途

 ・パルスシード光の増幅

 ・SHG発生
 ・R&D
 ・試験&測定
EPA-1550-PM1

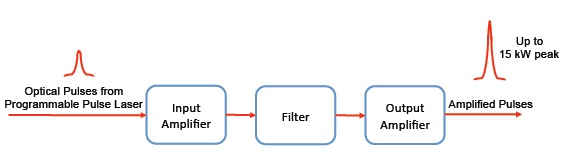

■機能ブロック図

EPA-1550-PM2


型番 EPA-1550-PM
光仕様
 動作波長範囲 1540~1570nm
 CW光出力 10 W typ., 1 5 W max.
 ピーク出力@700kHz 10kW と 15kW のバージョンを
選択できます
 最適アンプゲイン 10 dB – 15 dB
 光ゲイン > 35 dB
 出力安定性(短期) ±0.2 dB
 偏光デザイン 単一偏光:ファースト軸ブロック、
スロー軸透過
コリメートレンズ仕様
 公称ビーム径 0.45 mm
 ワーキングディスタンス 10 mm
 挿入損失 0.25 dB typ.
 消光比 25 dB typ.
 平均光出力 20 W max.
 ファイバタイプ PMパンダファイバ or ご指定
機械的仕様
 動作温度 0℃ ~ +50℃
 保管温度 -40℃ ~ 70℃
 湿度 10 ~ 90 %
 電源 AC110V & 220V (50/60Hz)
 ディスプレイ 温度、 電流、 電圧
 制御/モニタリング LDCディスプレイ or レーザスイッチ用R232
フロントパネルのEDFA出力制御
 通信インターフェース RS-232
 サイズ 2RU: 19″ x 20.5″ x 3.5″
 光コネクタ 保護外装 SMファイバ
オプション:平行ビーム出力
 増幅媒体 PM, 大コア径(> 15μm)
Er/Ybドープダブルクラッドファイバ
 メーカ Optilab

■増幅前後のパルス

EPA-1550-PM3 EPA-1550-PM4
増幅前のパルス 増幅後のパルス
