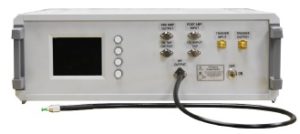

VPL-1550-B-Aは、Mライダー、DTS、OTDRなどのレーザシステム研究開発用に設計されたパルス幅、繰り返し速度可変高出力レーザ光源です。ユニットはパルス可変光源（VPS-1550-M）とパルス増幅器（EDPA-1550-M）で構成されており、VPS-1550-Mで生成したパルスをEDPA-1550-Mで増幅して出力します。パルス幅は10 ns – 1000 ns、繰り返しは5 kHz – 1 MHzの間で可変できます。パルス幅100 ns、繰り返し100kHzの場合、パルスエネルギーは20μJになります。パルス発生は外部電気トリガーでも可能です。独立した高出力パルスレーザ光源として、或いは装置組込用光源として幅広い用途にご使用いただけます。
| ■特徴 ・内部パルス可変光源 ・36dBm EDPA使用 ・外部パルスジェネレータ不用 ・パルス幅： 10ns – 1000ns可変 ・繰り返し速度： 5kHz – 1 MHz可変 ・20μJ @ 100nsパルス幅 @ 100 kHz ・使い易いフロントパネル制御、LCD表示 ・USBインターフェース ■用途 ・LiDAR用パルス光源 ・ＯＴＤＲ用レーザ光源 ・パルス光機器 ・ラマン分布型センサ ・研究開発 |
 |

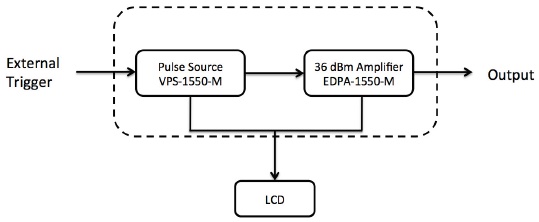

■機能ブロック図
■仕様
| 型番 | VPL-1550-B-A |
| VPS（パルス光源）仕様 | |
| レーザ波長 | 1550±10nm |
| レーザタイプ | DFB14pinバタフライ |
| レーザ線幅 | <3MHz |
| パルス幅 | 10ns~1000ns（選択可） |
| パルス繰り返し周波数 | 5kHz~1MHz（選択可） |
| パルスコントラスト比 | 50dB typ. |
| ピークパワー | 60mW typ. |
| 入力トリガーレベル | >3.5V |
| 光コネクタ (→光コネクタとは) |
FC/APC |
| EDPA（パルス増幅器）仕様 | |
| 動作波長範囲 | 1540~1570nm |
| ＣＷ出力 | 36dBm typ. |
| 増幅段数 | 3 |
| 入力信号範囲 | -20dBm~0dBm |
| 光ゲイン | 50dB max. |
| ＡＳＥフィルタ | 内蔵 |
| 出力安定性（短時間） | ±0.25dB |
| 偏光 | シングルモード出力 |
| 出力アイソレーション | >30dB |
| 光入力 | FC/APC |
| パルス動作 | |
| 繰り返し周波数 | 5kHz~1MHz |
| パルス幅 | 10ns~1000ns（選択可） |
| ピークパワー (100 ns p.w.) | 200W@100kHz 繰り返し |
| パルスエネルギー (100 ns p.w.) | 20μJ@100kHz繰り返し |
| 機械的仕様 | |
| 光出力 | オプション：FC/APC, 外装SMファイバ or 平行ビーム出力 |
| 動作温度 | -10 ~ ＋60 ℃ |
| 保管温度 | -40 ~ +70 ℃ |
| 動作湿度 | 10 ~ 90%RH |
| 電源 | 110/220V ADC, 2A max. |
| 冷却 | ファン冷却 |
| インターフェース | USB |
| サイズ | 382 x 123 x 370 mm |
| メーカ | Optilab |
