光源から測定サンプルへ、測定サンプルからの反射光、蛍光などを検出器へ導くためのフレキシブルな光ファイバコードドはセンシングの必需品です。
当社の光ファイバコードは、石英ファイバの他、ZBLANファイバ、AlF3系ファイバなどのふっ化物ファイバを利用することにより、紫外、可視、近赤外、赤外の一部にわたる各種の波長域、シングルモード、マルチモードファイバコード、バンドルと多様な製品を取り揃えていますので使用目的に応じて最適な製品をお選びいただけます。
これらの光ファイバコードは、蛍光分析、NIR分光分析、インライン工業分析などの光ガイドとして食品、製紙、自動車といったさまざまな産業分野で使用されています。

opticalguide2branches

2分岐ガイド

opticalguide7branches

7分岐ガイド

opticalguideusageex

分岐カイド使用例

仕様 光ファイバとは?

ファイバ仕様

型番 使用波長域
(nm)
コア/クラッド材質 コア/クラッド径
(μm)
NA ロススペクトル
 シングルモードファイバ
 近赤外用

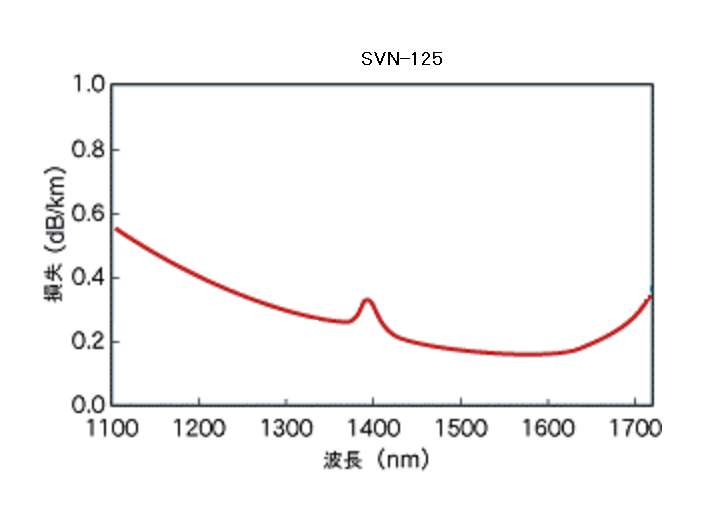

 SVN-125
1300 ~ 2400 Ge-SiO2/SiO2 9/125 0.12 クリック
 赤外用

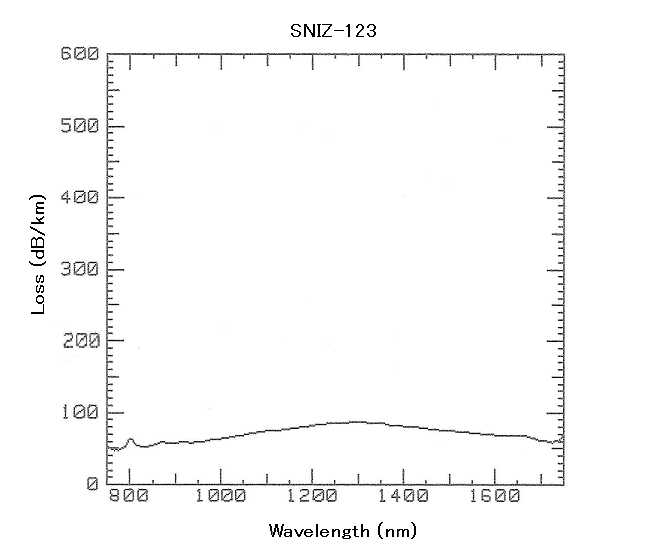

 SNIZ-123
2500 ~ 4500 ZBLANガラス/HBLANガラス 8 ~ 12/123 0.26 クリック

 マルチモードファイバ

 紫外用
 UVS-190
0.2 ~ 1.1
高OH-SiO2/SiO2
190/200
0.20
クリック
 UVF-200
0.2 ~ 1.1
高OH-SiO2/SiO2
200/240
0.22
クリック
 可視ー近赤外用
 VN-182
0.4 ~ 2.4
Ge-SiO2/SiO2
182/200
0.30
クリック
 VNF-200
0.4 ~ 2.4
SiO2/F-SiO2
200/220
0.22
クリック
 VNF-365
0.4 ~ 2.4 SiO2/F-SiO2 365/400 0.22 クリック
 VNF-545
0.4 ~ 2.4 SiO2/F-SiO2 545/600 0.22 クリック
 VNF-910
0.4 ~ 2.4 SiO2/F-SiO2 910/1000 0.22 クリック
 可視ー赤外用
 NIA-200
0.4 ~ 3.5
AlF3系ガラス/AlF3系ガラス
200/240
0.22
クリック
 NIA-440
0.4 ~ 3.5
AlF3系ガラス/AlF3系ガラス
440/480
0.22
クリック
 NIZ-160
0.4 ~ 4.5
ZBLANガラス/HBLANガラス
160/200
0.30
クリック
 NIZ-400
0.4 ~ 4.5
ZBLANガラス/HBLANガラス
400/500
0.30
クリック
 高集光/ハイパワー用
 VIM-240
0.4 ~ 1.1
多成分石英/多成分石英
240/250
0.49
クリック
 VIF-125
0.4 ~ 1.1
SiO2/HCS
125/140
0.37
クリック
 VIF-200
0.4 ~ 1.1
SiO2/HCS
200/230
0.37
クリック
 VIF-200H
0.4 ~ 1.1
SiO2/HCS
200/230
0.43
クリック
 VIF-300
0.4 ~ 1.1
SiO2/HCS
300/330
0.37
クリック
 VIF-400
0.4 ~ 1.1
SiO2/HCS
400/430
0.37
クリック
 VIF-400H
0.4 ~ 1.1
SiO2/HCS
400/430
0.43
クリック

上記以外のファイバのコード化も承ります。詳細はご相談ください。 (Tel:049-278-7829 info@fiberlabs.co.jp)

構造仕様
分岐数
 ①ストレート  ②2分岐 ③その他



 コネクタ
 ①FC  ②SMA ③その他
 外装
 ①Φ3mmコード ②SUSフレキシブルチューブ  ③PVCチューブ
 コード長 L(m)
 お客様ご指定
ファイバコード構造例
 ストレートコード opticalguidestraight
 2分岐コード opticalguidebranch
