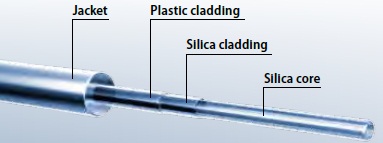

p-dcfハイパワーレーザ分野ではハイパワー伝送できる石英ファイバが必要とされています。パッシブダブルクラッドファイバは、曲げ損失を最小化しつつ伝送エネルギーを最大化するために、石英コア/石英クラッドの外側に光学ポリマーのクラッドを付加した構造になっています。





仕様
光ファイバとは?
 型番 UV-VIS-コア径/クラッド径/ジャケット径/ジャケット材
 コア径(±2%) μm 200 200 273 300 365 400 400
 クラッド径(±2%) μm 220 240 300 330 400 420 440
低屈折率ハードクラッドコート & ナイロンジャケットファイバ
 ジャケット径±5% μm 400 450 450 520 580 600 650

 コア径(±2%) μm 50 100 105 200 300 300 400
 クラッド径(±2%) μm 125 110 125 220 330 365 440
低屈折率シリコンコート & テフゼルジャケットファイバ
 ジャケット径±5% μm 500 500 500 600 650 800 800

 型番 VIS-IR-コア径/クラッド径/ジャケット径/ジャケット材
 コア径(±2%) μm 200 200 273 300 365 400 400
 クラッド径(±2%) μm 220 240 300 330 400 420 440
低屈折率ハードクラッドコート & ナイロンジャケットファイバ
 ジャケット径±5% μm 400 430 450 520 580 600 650
低屈折率ハードクラッドコート & テフゼルジャケットファイバ
 ジャケット径±5% μm 400 430 450 520 580 600 650

 コア径(±2%) μm 50 100 105 200 300 300 400
 クラッド径(±2%) μm 125 110 125 220 330 365 440
低屈折率シリコンコート & テフゼルジャケットファイバ
 ジャケット径±5% μm 500 500 500 600 650 800 800
 メーカ Leoni
