■ 仕様

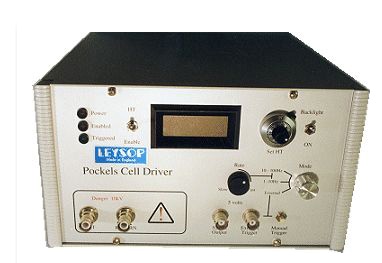

| 型番 | HVP 50/80 |
| 出力パルス | |
| 電圧範囲 | 1 – 8 kV |
| 最大出力電流 | 200 A |
| 電気的立ち下がり時間 | < 3 ns |
| 回復時間 | 100 µs exponential |
| 出力インピーダンス | 50 Ω |
| 最大オンタイム @ 最大電流 | 200 ns |
| 最小パルス幅 | 10 ns |
| 外部トリガー入力 | |
| 振幅 | -3 V ~ +3 V |
| リーディングエッジの極性 | 正 or 負 |
| 入力インピーダンス | 50 Ω |
| 最小内部遅延 | 40 ns |
| 同期出力 | |
| 振幅 | ≧ 3 V into 50 Ω |
| 高電圧パルスに関するジッタ | 100 ps |
| 内部レートジェネレータ | |
| 繰り返し周波数 | 0.1 Hz – 100 Hz |
| パルス終端負荷 （50オーム同軸ケーブルを正しく終端するように設計されています） |
|
| ACインピーダンス | 50 Ω nominal |
| キャビネット | |
| 体積 (W x D x H) | 330 x 330 x 100 mm |
| 重量 | 4 kg |
| 周囲温度 | |
| 範囲 | 0°C – 40°C |
| 電源 | |
| 主電圧 @ 50 or 60 Hz | 120 or 240 V ± 10% |
| 電力 | 50W |
| イネーブル入力 | |
| 短絡除去で動作停止 | |
| メーカ | Leysop Ltd |
■ 応用
| Qスイッチ | Qスイッチ開始時間 | < 3 ns |
| パルススライス | 光スイッチ時間 | < 3 ns |
| 4端子EO変調器を使ったパルスピッキング | ケーブル長 (50 ohm, 100 pF/m) | 2 m – 4 m |
| ケーブル遅延 | 5 ns / m | |
| パルス幅 | 10 ns – 20 ns | |
| 光立ち上がり時間 | < 3 ns | |
| 光立ち下がり時間 | < 3 ns |
