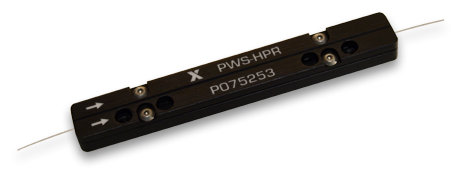

TeraXion社のPWS-HPRは、産業用ハイパワーファイバレーザ用のFBGリフレクタです。ハイパワーファイバレーザシステムでは、高/低リフレクタはシステムの特性や信頼性を左右する要の部品です。本製品はTeraxion社が設計、製造とも万全を期した長期にわたり特性変化のないリフレクタで、高品質ファイバレーザシステムの製造に役立ちます。





■ 特徴
・最大 3kW の許容パワー
・多種のファイバサイズを選択可能
・1~2µmの波長帯域
・カスタマイズ可能な帯域幅
・RoHS

■ 利点
・最適化された熱放散
・優れた性能
・優れた信頼性
・クラス1番のコストパフォーマンス

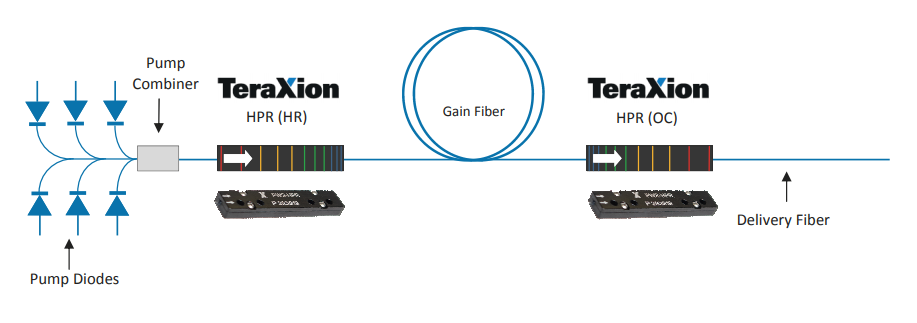

■ ハイパワーファイバレーザのブロック図

■ 標準仕様

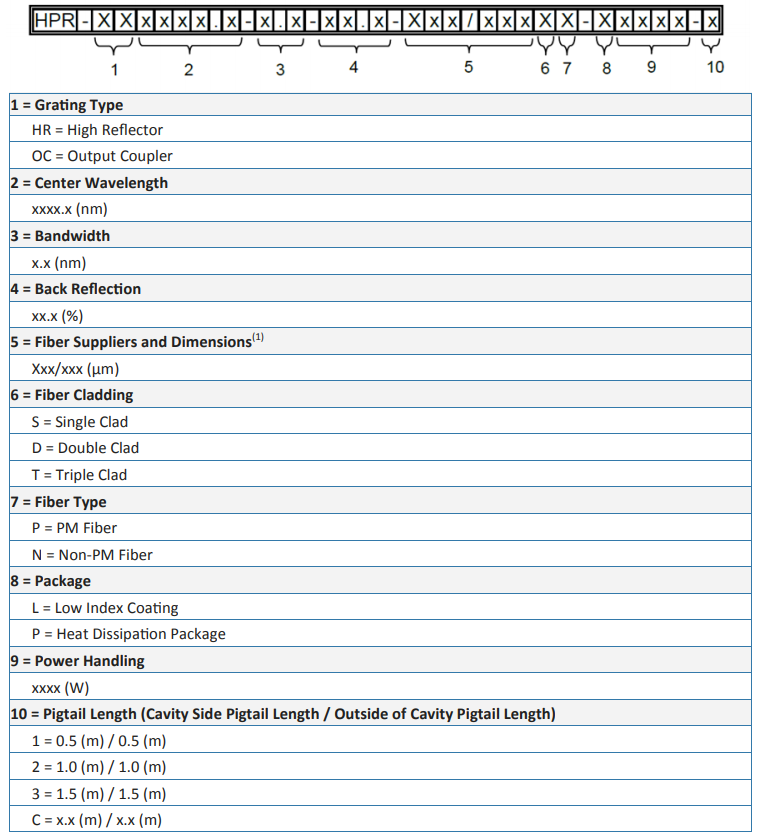

型番 単位
 中心波長 @ R.T nm 1060~1080
 グレーティングタイプ ハイリフレクタ 出力カプラ
 波長ミスマッチ(OC Relative to HR) nm ≦0.2
 反射帯域幅 at 95% nm 0.5~5.0 @ 95%  0.2~3.0 @ 50%
 反射率 % ≧99.5 6~50
 サイドモード抑圧比 dB >20 >10
 ピグテイル長 m 1
 パッケージタイプ Recoated or TeraXion’s Heat Dissipation Package
 メーカ TeraXion





■標準ファイバタイプ

クラッド径 標準 拡張
ポンプパワー シグナルパワー ポンプパワー シグナルパワー
125µm 400W 300W 800W 600W
250µm 1000W 700W 2000W 1400W
400µm 1500W 1100W 3000W 2100W
500µm 2500W 1800W 3000W 2100W

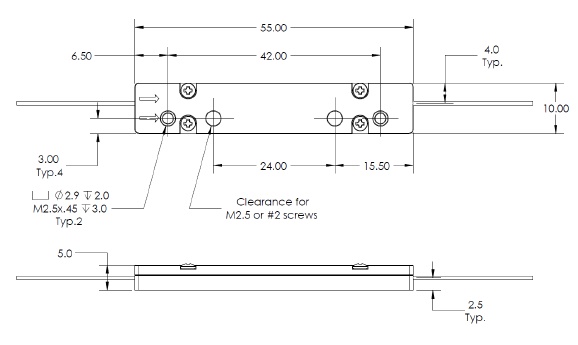

■ 寸法図
