TeraXion社のPWS-HPSR は、FBGベースの低損失なオールファイバ波長分散制御デバイスです。超短パルスレーザのチャープパルス増幅の際に、PWS-HPSR は増幅段前でパルスをストレッチします。群遅延制御により、短パルス化のためのより大きな帯域幅の増幅や高パルスエネルギー化のためのより大きなストレッチが可能です。また、PWS-HPSRはゲイン帯域幅エンハンスメントオプションを利用できます。入力パルスのスペクトル形状を増幅器のゲイン帯域幅に合わせて拡大できますので増幅後のパルス幅を小さくできます。



■ 特徴

・より高精度の分散制御
・ゲイン帯域幅エンハンスメントオプションの利用可
・1 & 1.5μm 波長
・反射 & 透過
・β2, β3, β4・・・にわたり制御
・パラメータのカスタマイズ可

■ 利点

・より高ピークパワーのためのより短パルス発生
・コンパクトで使い易い
・アライメントフリー
・コストエフェクティブ
・量産
・堅牢

■ 仕様

 型番 単位 WPS-HPSR
 波長範囲 μm 1 and 1.5
 反射帯域幅 nm 5 – 50 typ.
 反射率(1) (@ 80% FWHM) % >35 (PMファイバ)
 トータルストレッチング ns 10 max.
 スペクトル形状 カスタマイズ
 分散レート ps2 2.5 – 150 typ.
 位相エラー rad <0.5
 PER dB ≧20
 コンプレッサーと増幅器分散マッチング β2, β3, β4・・・・(complete phase function)
 ファイバタイプ PM
 パッケージ リジッドルーズチューブ;アサーマル;サーキュレータ付モジュール
 動作温度範囲 20 – 50
 メーカ TeraXion

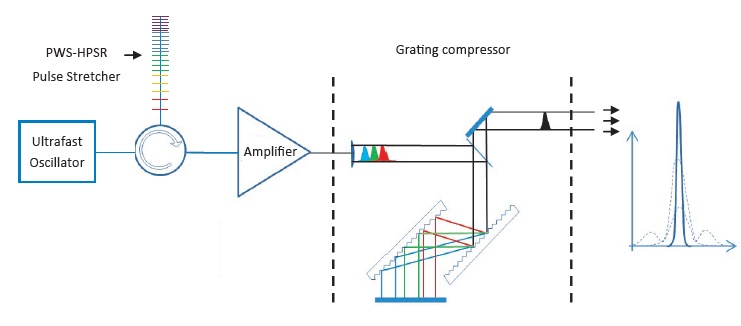

■ 一般的CPA (Chirped-Pulse Amplifier) ファイバレーザのブロック図
