APR-10-MCは、アバランシェ・フォトダイオードとリミッティング・アンプで構成される10 GHz帯域幅のコンパクトな光受信モジュールです。USBインタフェースを通して装置の状態監視が可能な、費用対効果の高い製品です。12V DC電源で動作します。



■ 特徴

・変換利得12,000 V/W
・10 GHzの有効帯域幅
・最大10 GHzの有用なO/E帯域幅
・RS-232による状態監視
・ACカップル出力

■ 用途

・広帯域RoF
・10GHｚまでのアナログリンク
・広帯域ディレイライン、信号処理
・フェーズドアレイ、干渉アンテナアレイ
・高速LIDAR用レシーバ
・高利得O/Eコンバータ

製品データシート

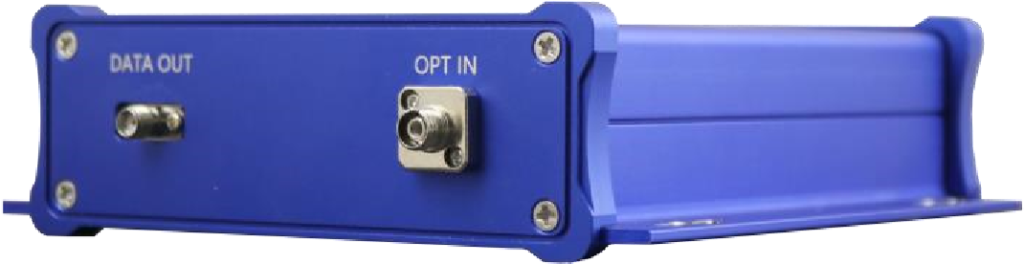

APR-10-MC-image
■機能ブロック図


APR-10-MC-Block_diagram



光レシーバ(光受信機) 製品一覧

フォトディテクタとは？

■仕様
パラメータ 仕様値
動作波長範囲 1300 nm ～ 1610 nm
動作帯域 10 GHz
光電変換電圧利得（小信号時） > 12,000 V/W @ 1550 nm
ゲインリップル ± 1.5 dB
光電変換効率（responsivity） 0.85 A/W @ 1310 nm typ., 0.90 A/W @ 1550 nm typ., 0.80 A/W @ 1610 nm typ.
最小光入力パワー -26 dBm
S21 3 dB 帯域 7.5 GHz typ.
S22 -12 dB @ 130 MHz ～ 6 GHz; -7 dB @ 130 MHz ～ 8 GHz
光リターンロス 27 dB min.
出力カップリング AC結合
最大オーバーロード -5 dBm typ.
群遅延偏差 50 ps
動作温度 -5℃ ～ +75℃
保管温度 -40℃ ～ +85℃
電源電圧 12 VDC
光コネクタ FC/APC
RF出力コネクタ SMAコネクタ（メス）, 50Ω
LEDローカルアラーム 光入力パワー
リモートアラーム 有機ELディスプレイ
サイズ 280mm x 90mm x 340mm
ケース材質 アルマイト



■性能データ（S21）

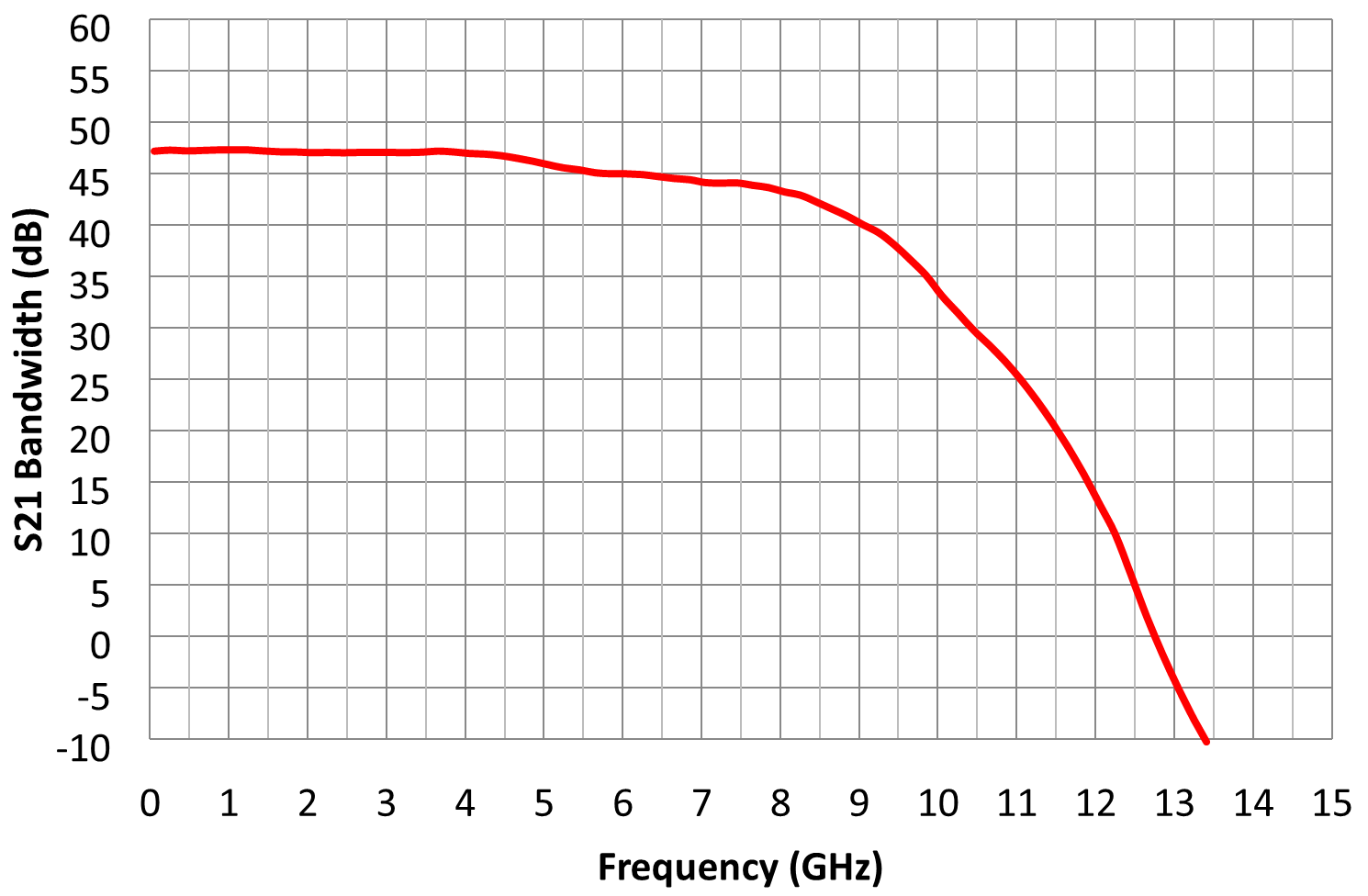

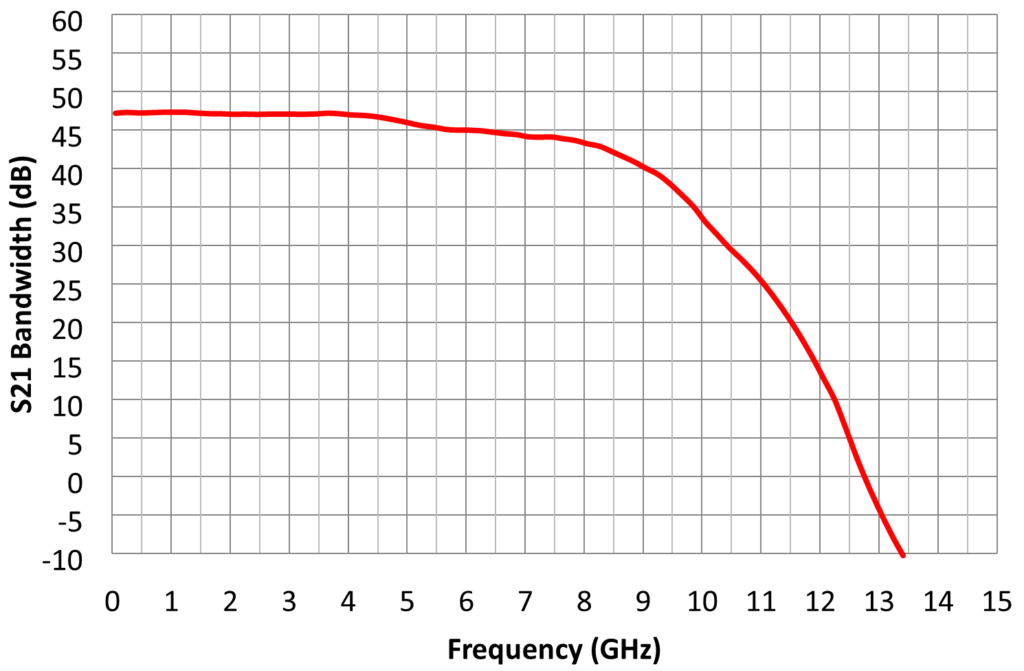

APR-10-MC-S21

■製品外観・図面

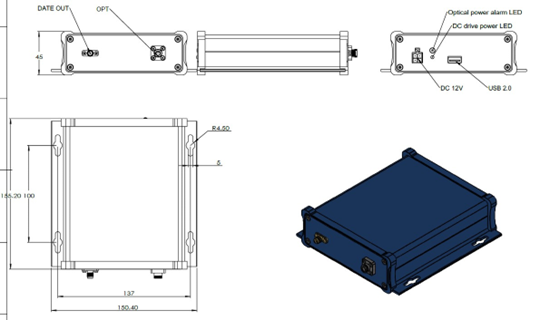

APR-10-MC-Mechanical_drawing
