BPR-23-STは、23GHzまで帯域幅を設定可能なリニアバランスフォトレシーバです。14-pin mini-DILパッケージにデュアルバランスPDとリニアTIAが装填され、手動ゲインコントロール（MGC)と自動ゲインコントロール（AGC)のどちらでも動作できます。1500V/Wの差動変換ゲイン、0.5dB以下の不均衡応答、1200mVppの差動出力スイングが特徴で、48Gb/s DQPSKや低ノイズアナログヘテロダイン検出に理想的なレシーバです。優れた電気的、光学的位相伝搬によりバランス信号パス間5ps以下の低トータルスキューを実現しています。このレシーバは宇宙使用の標準規格MIL-STD-883とESC22900に準拠しています。

■特徴

・23 GHzまで調節可能な帯域幅
・低スキュー、理想に近いマッチング応答
・集積VGAリニアTIA
・14 pin mini-DILパッケージ
・差動RF出力用デュアルGPPO
・MGC & AGCモード

■ 用途

・≤23 GHz バランスリニアレシーバ
・低ノイズアナログヘテロダイン検出
・48 Gb/s DQPSKシステム
・トランスポンダ & ラインカード
・23 GHz アナログRoFリンク

■ 準拠

・ESCC 22900
・MIL-STD-883
■試験

・熱サイクル
・ランダム振動
・電気-光測定
・ラジオグラフィー検査
・ファインリークシール
・グロスリークシール
・累積放射線量効果
・プロトン変位損傷

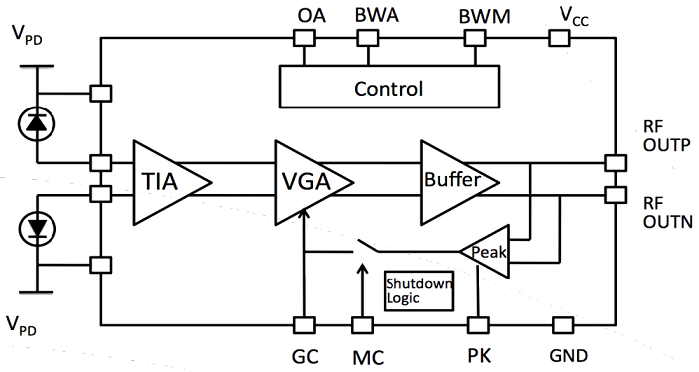

■ 機能ブロック図



■ 仕様（データシートPDF)

　型番 BPR-23-ST
　一般仕様
　最適動作波長
 950 ~ 1650 nm
　光入力レベル
 +4 dBm
　S21 3 dB 帯域幅
 23 GHz typ.
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　変換ゲイン
 1500 V/W typ., 1300 V/W min.
　変換ゲイン不均衡
 0.3 dB typ.
30 dB typ.
　光 PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3 V±0.2 V
　TIA供給電圧
 3.3 V±0.2 V
　出力リターンロス
 8 dB @ 20 GHz
　差動出力電圧
 1200 mVppまで
　インピーダンス
 50 Ω
　出力カップリング
 DC (外部ACカップリングが必要です）
　インパルス応答
 22 ps typ.
　スキュー
 5 ps typ., 20 ps max.
　ノイズ等価電力密度
 100 pW/√Hz max.
　機械的仕様
　動作温度
 0 ℃ ~ +75 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源電流
 87 mA typ., 93 mA max.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC or LC/APC
　光ファイバ
 SMF-28
　パッケージタイプ 14 pin butterfly min-DIL
　RFコネクタ
 デュアル GPPO
　最大絶対定格
　PD逆バイアス電圧
 4.5 V
　入力光パワー
 6 mW
　最大電流
 93 mA
　連続入力電流
 -1.5 mA ~ 5 mA
　ESD, 入出力ピン
 1000 V min.
　ESD, 他の全てのピン
 2000 V min.
　ラッチアップ
 JESD78 Class 2
　湿度
 85 %
　メーカ
 Optilab
