1.ボード外観

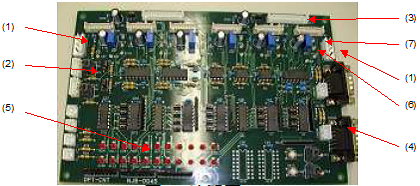

evaluationboard2

2. 最大定格
 動作温度
0 ~ 70 ℃
 保管温度
-40 ~ 85 ℃
 動作湿度
20 ~ 85 %RH
 電圧
DC 6 V
3. 機能
項目
No
機能
 電源
(1)
 DC5 V
 ON/OFF スイッチ
(2)
 励起 LDのON/OFF
 ゲインブロック接続ポート
(3)
 ゲインブロックとの30pinケーブル接続ポート*1
 RS-232 ポート
(4)
 PC接続ポート. (D-sub 9)
PCとの接続にはストレートケーブルをご使用ください
 アラーム LED
(5)
 無入力, 無出力,
LD 温度エラー, LD 電流エラー
 調整ボリューム*2
(6)
 励起 LD電流調整用ロータリーボリューム
 モニターポー*3
(7)
 入出力アナログモニター用ポート
 サイズ*4

 200 x 130 mm, ボードは6本の支柱で支持されています

*1: 30 pin ケーブル1本が付属しています *2: アナログモニタオプション選択時のみ正常動作
*3: アナログモニタオプション選択時のみ正常動作 *4: 突起部を含みません

4. 適用モデル
P/N: AMP-GB9620-Ox-yy, GB-FMSA011-Cx-yy, etc.

製品改良のため、仕様等を予告無く変更する場合があります。
上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
