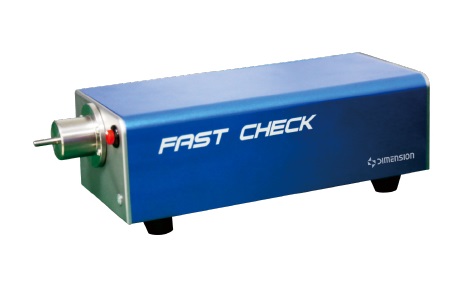

Dimension Technology社のFastCheckは、光コンポーネントと光モジュールを対象とした光コネクタ端面検査装置で、 自動センタリング、自動フォーカス、自動露出機能を備えています。FastCheckには、Dimension Technology社の他の製品と組み合わせて使用するためのIOインターフェース拡張機能が装備されており、例えば、クリーナと組み合わせて使用することもできます。



■ 特徴

・小型
・自動露出
・オートフォーカス
・Offsoon Mark IIIクリーナと組み合わせて使用可能
・作業状態を示すインジケータライト

光コネクタとは

コネクタ端面検査装置一覧



■ 仕様

FastCheck パラメータ
 倍率 10X
 フォーカス 自動
 電源 DC 24 V
 動作温度 -10 ℃ ～ +55 ℃
 保管温度 -20 ℃ ～ +60 ℃
 重量 3.3 kg
 サイズ 286 mm (H) x 101 mm8W) x 86 mm(D)

■ 特徴の詳細説明

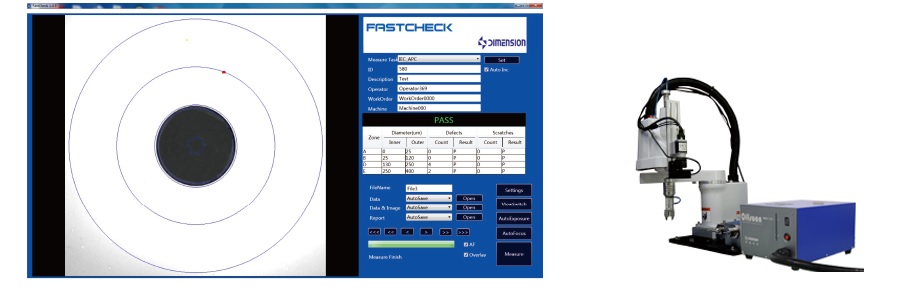

<1> 自動分析

自動センタリング、自動フォーカス、自動露出機能を備えていますので、光部品やモジュールのアダプタ端面やコネクタ端面を自動検査できます。







<2> 拡張Ioインターフェース

Fastcheckには独立したIOインターフェイスがありますので、リモートトリガーで測定して結果を送信できます。また、他のデバイスと組み合わせて使用することも可能で、Offsoon Mark IIIクリーナーと組み合わせて使用できます。

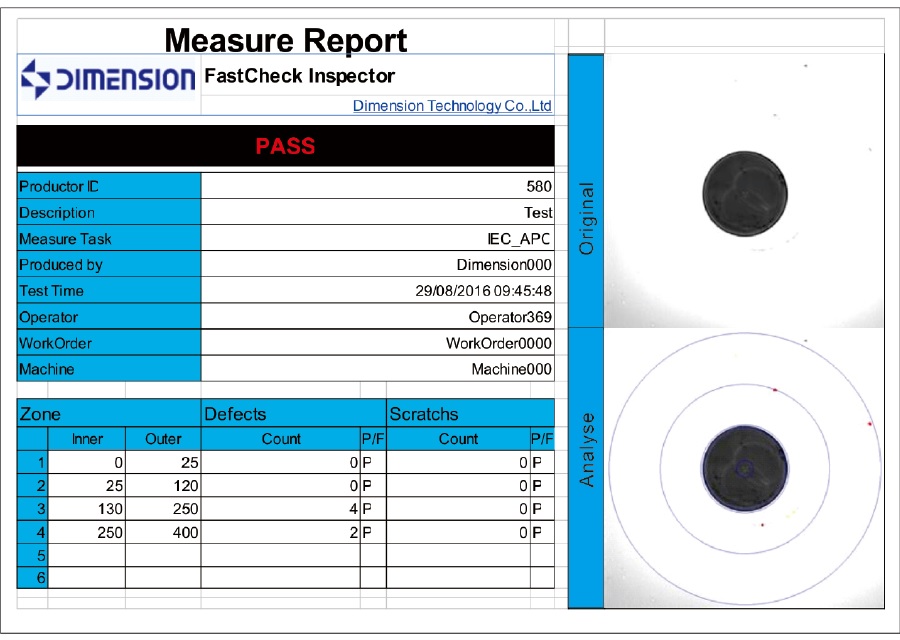

<3> 自動レポート

Fastcheckは、測定ごとにデータとレポートをExcel形式で自動的に作成できるので各検査の記録や追跡が簡単で、品質管理、マネージメント、分析が容易にできます。
