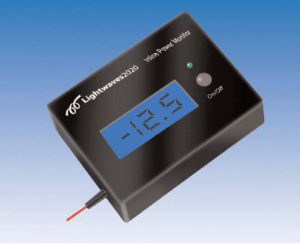

ミニインライン光パワーモニタ:IOPM-LCDは、超小型、液晶ディスプレイ付きのシングルチャンネル用モニタで、インラインで光パワーをリアルタイム監視できます。光通信ネットワークの他、セキュリティー、バンキング、交通、オイルライン等の特殊ネットワークの光パワー監視にもご利用いただけます。

■特徴
 ●リアルタイム光パワーモニタリング
 ●低挿入損失
 ●広いダイナミックレンジIOPM-LCD
 ●コンパクトサイズ
 ●RS232インターフェース
 ●デジタルLCDディスプレイ付き
 ●アナログモニター用電圧出力
 ●バッテリー/+5V DC電源

■用途
 ●ネットワークモニタリング
 ●光モジュール
 ●FTTx試験
 ●製造管理
 ●光パワー測定



■仕様

型番 IOPM-LCD
 パラメータ 単位 Min. Typ. Max. 備考
技術仕様
 動作波長範囲 nm 1525 1615
 Tap比 % 1 3 5
 挿入損失 dB     0.4 1% Tap比
    0.5 3% Tap比
    0.6 5% Tap比
 PDL(偏波依存損失) dB   0.05 0.1
 WDL(波長依存損失) dB   0.05 0.15
 PMD(偏波モード分散) ps     0.1
 リターンロス dB 45
 光入射パワー範囲 dBm -45   23
 光パワー精度 dB   ±0.1   *
 光応答平坦性 dB     ±0.3
 偏光依存応答性 dB     0.1
 周波数応答帯域幅 MHz     10
環境・物理的仕様
 動作温度 0 ~ 50
 保管温度 -40 ~ 85
 相対湿度(無結露) %RH 10 ~ 90
 ピグテイルファイバ   SMF-28e, 250μmベアファイバまたは900μmルーズチューブ
 サイズ mm 80 x 50 x 20
 電源   バッテリー/+5 VDCV
 メーカ   Lightwaves2020

*精度は、1550nm、入力パワー >-30dBm、23℃の値です
