LD-FP-1590は、4pin-同軸パッケージのファブリペロー型レーザで、アナログ光通信や実験装置、R&Dなどで利用できます。モニタ用PD、光アイソレータを 内蔵し,SMF出力です。

■特徴

●中心波長範囲1580 nm – 1600 nm
●高安定FPレーザチップ
●InGaAsPモニタPD内蔵
●4 pin 同軸パッケージ
●SMF出力
●光アイソレータ内蔵



■用途

●アナログ光通信
●CATV伝送リターンパス
●ラボ実験

ld-fp-1490-c-1



 型番 LD-FP-1590
 光仕様
 中心波長 1590±10nm
 光アイソレーション 20dB min. 30dB typ.
 光出力 3dBm typ.
 レーザ線幅 10nm max.
 スロープ効率 0.05W/A min., 0.15W/A max.
 サイドモード抑圧比 30dB min.
 スプリアス雑音 w/キャリア -60dBc typ.
 スプリアス雑音 w/o キャリア -52dBc typ.
 相対強度雑音 -135dB/Hz max.
 電気仕様
 閾値電流 8mA typ., 15mA max.
 動作電流 100mA max.
 アナログ帯域幅 2.5GHz typ.@30mA
 モニタPD電流 50μA min., 2mA max.
 モニタPD暗電流 10nA max.
 フォトダイオード静電容量 10pF min.
 RFパスバンド平坦性 1.0dB max.
 ノイズパワー比 40/14min.@25℃
 立ち上がり/立ち下がり時間 500ps max. to 3Gb/s
 最大絶対定格
 LD逆電圧 2V
 LD順電流 150mA
 モニタPD逆電圧 15V
 モニタPD逆電流 2mA
 機械的仕様
 動作温度 -20 ~ +75 ℃
 保管温度 -40 ~ +85 ℃
 電源電圧 1.2V typ., 2.0V max.
 光ファイバタイプ SMF-28
(900μm or 3mm ジャケット)
 光コネクタ
(→光コネクタとは)
FC/APC, SC/APC
 サイズ 28 x 6 x 6 mm
 ハウジング 同軸ファイバピグテイル
 メーカ Optilab

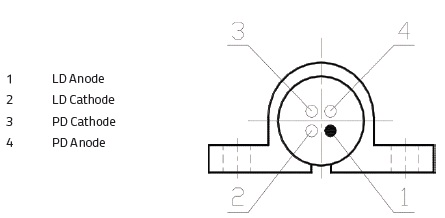

■ピン配置
ld-fp-1490-c-2
