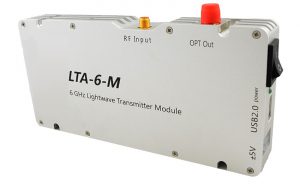

LTA-6-Mは、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光送信機にご利用いただける6 GHz帯域幅の光トランスミッタモジュールです。この低コストモジュールは、低雑音、1550nm帯狭線幅のDFBレーザとコンパクトなMZI変調器を採用しており、6 GHzの変調が可能です。12 GHz増幅レシーバPR-12-Mシリーズと組み合わせてRoFリンクを構成できます。

■ 特徴

・RS-232モニタインターフェース
・コンパクトなMZI光変調器
・6 GHz帯域幅RFoFトランスミッタ
・低RINレーザ光源を使った高ダイナミックレンジ
・アナログ伝送用高線形性
・RFや熱干渉を防ぐハウジング

■ 用途

・広帯域RoF伝送
・RF/IF信号分配
・Satcomマイクロ波アンテナ信号分配
・EWシステム
・広帯域ディレイラインと信号処理
・レーダシステムキャリブレーション
・位相＆干渉アレイアンテナ

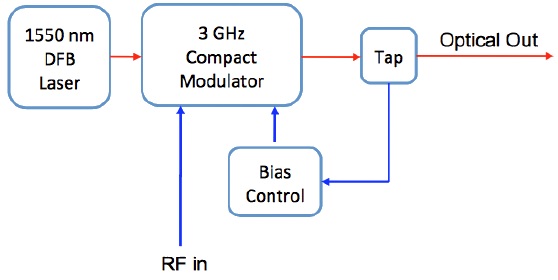

 ■ 機能ブロック図



■ 仕様（データシートPDF)
　型番 LTA-6-M
　一般仕様
　DFBレーザ波長
 1550±10 nm  ITU波長をご注文いただけます
　動作帯域幅
 0.01 – 6 GHz
　光出力
 +4 dBm – +6 dBm
　光リターンロス
 50 dB typ.
　線幅 (FWHM)
 <3 Mhz
　DFBサイドモード抑圧比
 50 dB typ.
　相対強度雑音 (RIN)
 -145 dB/Hz max.
　インピーダンス
 50 Ω
　周波数応答平坦性
 ±0.1 dB/100 MHz
　位相平坦性
 ±0.2 degree/100 MHz
　SFDR
 110 dB-Hz2/3
　VSWR
 2.0 : 1 max.
　入力損傷レベル
 23 dBm max.
　機械的仕様
　動作温度（標準）
 -40 ~ +70 ℃
　保管温度
 -55 ~ +85 ℃
　電源
 ±5 V, 2 A max.
　光コネクタ
(→光コネクタとは)
 FC/APC（他はオプション）
　RF入力コネクタ
 SMA コネクタ　メス　50Ω
　DCコネクタ
 4 pin Molex
　ローカルアラーム
 パワー LED
　リモートアラーム
 RS-232 via USB 2.0
　サイズ
 167.3 mm x 80 mm x 25 mm
　アクセサリー
 110 V-240 V ACアダプタ　Gケーブル
　ハウジング
 陽極酸化アルミ
　メーカ
 Optilab
