光ミニノード：nTRVR-Dは、HFCネットワークにおけるディープファイバ用に作られた屋外設置用２ファイバポート光ミニノードです。フォワードパス-レシーバ、リターンパス-トランスミッタの標準的な構成で、従来のHFC光ノードと同等な帯域幅のHDビデオ信号とQAMデータを低コストで伝送できます。
| ■ 用途 |  |

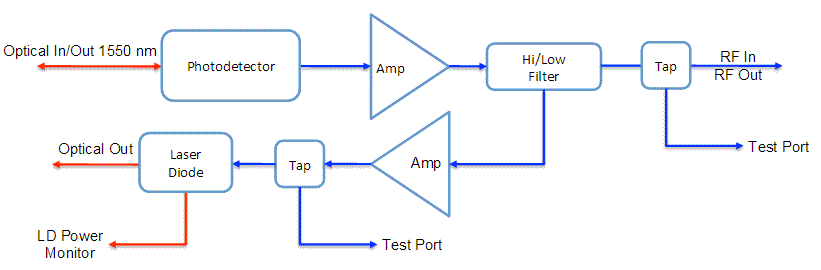

■ 機能ブロック図
■ 仕様
| 型番 | nTRVR-D |
|
光 仕様 – フォワードパス（レシーバ）
|
|
|
レシーバ波長範囲
|
1530 ~ 1600 nm |
|
入力光パワーレベル
|
+3 ~ -6 dBm |
|
RF出力レベル
|
25 dBmV typ. |
| 50+ dB typ. @ 0 dBm 入力 | |
|
CSO
|
-63 dBc max. |
|
CTB
|
-63 dBc max. |
|
フォワードパス周波数範囲
|
54 ~ 870 MHz, 1GHz 利用可 |
|
光 仕様 – リターンパス（トランスミッタ）
|
|
|
トランスミッタ波長
|
1310 nm ± 20 nm |
|
出力光レベル
|
+3 ~ -3 dBm |
|
一般的 仕様
|
|
|
周波数範囲平坦性
|
±0.5 dB |
| 45 dB min. | |
|
RF インピーダンス
|
75 Ω |
|
RF リターンロス
|
16 dB min. |
|
機械的 仕様
|
|
|
光コネクタ
|
SC/APC |
|
温度範囲
|
-20 ~ +65 ℃ |
|
電源
|
12 – 15 VDC, 80 – 240 V, 43 – 63 Hz AC (ACアダプタ） |
|
消費電力
|
5 W max. |
|
サイズ
|
7.6″(W) x 6 “(L) x 4″(H) |
|
制御/モニタ
|
電圧モニタ: 光レベル 1V/mW |
|
ディスプレイ
|
3 LED; 光入出力、電源 |
|
メーカ
|
Optilab |
