光チャネルモニタ:OCMは、DWDMシステムの各チャネルの光パワーと波長をリアルタイムでモニタリングできます。ITU grids 100GHz, 50GH, C-, L, C+L-バンド対応、テルコーディア規格です。

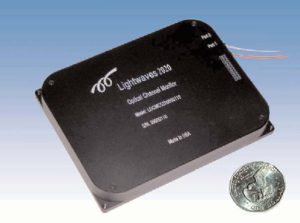

OCM

■特徴
 ●ITU grids 500GHz/100GHz、Cバンド/Lバンド/C+Lバンド対応
 ●隣接チャネル高アイソレーション
 ●優れた温度安定性
 ●シングルポートまたは2-4の多ポートモニタリング
 ●パワーと波長の高精度測定
 ●広いパワーモニターダイナミックレンジ

■用途
 ●DWDMネットワークのリアルタイムモニタリング
 ●光Add/Dropのモニター、検査
 ●DWDMネットワークにおけるゲイン等価のための光パワーあるいはOSNRモニタリング
 ●システムエラーのリアルタイムアラーム

■仕様

型番 OCM
光仕様
 波長範囲 nm 1260 ~ 1610
 Tap比 % 3
 挿入損失 dB < 0.4
 波長精度 nm ±0.1*
 波長測定のためのパワー範囲 dBm -15 ~ +23
 パワー測定範囲 dBm -40 ~ +23
 光パワー精度 dB ±0.1
 最大入射光パワー dBm 23
物理的&環境的仕様
 動作温度 0 ~ 50
 保管温度 -20 ~ 70
 相対湿度(無結露) %RH 10 ~ 90
 ファイバピグテイル   SMF-28e, ベアファイバまたは900μmルーズチューブ
 電源 V 5
 メーカ   Lightwaves2020

精度は、1310nm、1550nm、23℃での測定値です

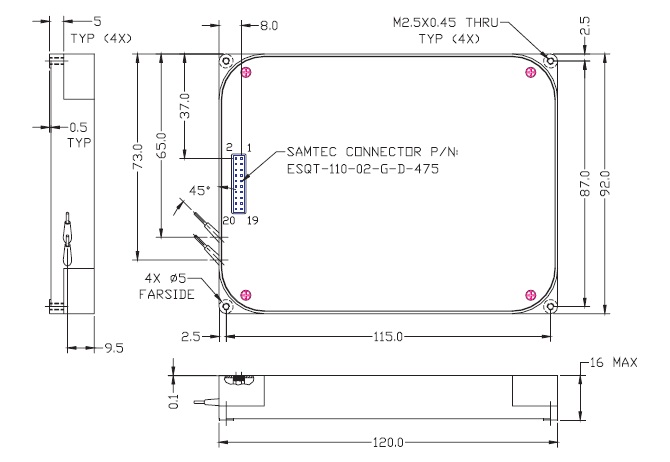

■サイズ詳細
OCM-2
