WDM光パワーモニタ:PIBFは、1310/1550 WDMフィルタとPIN-PDを内蔵しており、1310nm帯、1550nm帯の何れかの信号を検出、他方を反射します。Φ3.5x18mmの超小型サイズで収納に場所をとらず、低挿入損失、優れた応答直線性、低PDL、低WDL、受光信号と反射信号の高アイソレーションなどを特徴としています。

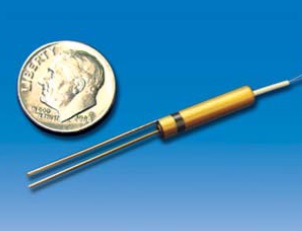

uopm

■特徴
 ●コンパクトな同軸パッケージ
 ●低挿入損失
 ●検出信号、反射信号間の高いアイソレーション
 ●低PDL、低WDL
 ●優れた直線性、高周波応答能力
 ●ファイバの融着接続不用

■用途
 ●デュアルウインドウWDMシステム

■仕様

型番 PIBF
パラメータ 単位 Min. Typ. Max.
反射ポート 動作波長範囲 nm 1540±30 or 1310±50
挿入損失*1 dB 0.6
偏波依存損失(PDL) dB 0.05 0.1
アイソレーション dB 15
偏波モード分散(PMD) ps 0.1
リターンロス*1 dB 45
受光ポート 動作波長範囲 nm 1540±30 or 1310±50
アイソレーション dB 40
応答性*2 A/W 0.7@1550nm帯
0.55@1310nm帯
入射光パワー dBm 15
偏波依存応答性 dB 0.2
動作バイアス電圧 V -5
直線性 % ±5
暗電流 @ 23℃, -5V nA 0.5 1
高周波応答限度 GHz 0.6
メーカ Lightwaves2020

*1 挿入損失とリターンロスはコネクタなしでの測定値です
*2 入社光パワーとPD電流の比

■絶対最大定格

パラメータ 単位 Min. Max.
逆電圧 V 20
順方向電流 mA 10
動作温度 -5 70
保管温度 -40 85
動作湿度 %RH 95

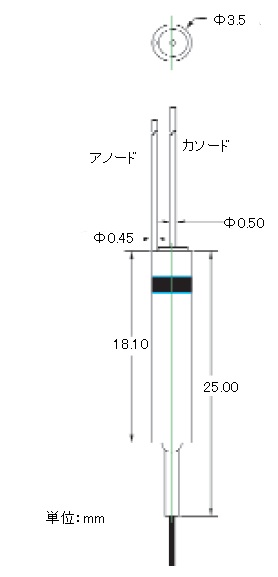

■詳細サイズ

pibf-2
