PR-30-STはアナログ用フォトレシーバで、ハーメチックシール14-pin パッケージにPIN-PDとリニアTIAが装填されています。集積バリアブルゲインアンプ(VGA)により、手動ゲインコントロール(MGC)と自動ゲインコントロール(AGC)のどちらでも動作できます。MGCモードでは、2000V/Wのリニア変換ゲインが得られ、ゲイン設定を小さくすれば35 GHzの帯域幅となります。AGCモードでは、ゲインは1800 mVまで一定の差動出力電圧になるよう自動調節されます。高変換ゲイン、低ノイズですので、QAM-16のようなリニア応答が必要なデジタル用途や高速アナログ用途に適しています。このレシーバは宇宙使用の標準規格MIL-STD-883とESC 22900に準拠しています。

特徴

・35 GHzまで調節可能な3 dB帯域幅
・2000 V/Wの高変換ゲイン
・ハーメチックシールバージョンを利用できます

・集積VGAリニアTIA
・14 pin mini-DILパッケージ
・MGC & AGCモード

 用途

・低ノイズアナログヘテロダイン検出
・トランスポンダ & ラインカード
・30 GHz までのリニアレシーバ
・PAM-4
・30 GHzアナログRoFリンク

 準拠

・ESCC 22900
・MIL-STD-883

試験

・熱サイクル
・ランダム振動
・電気-光測定
・ラジオグラフィー検査
・ファインリークシール
・グロスリークシール
・累積放射線量効果
・プロトン変位損傷

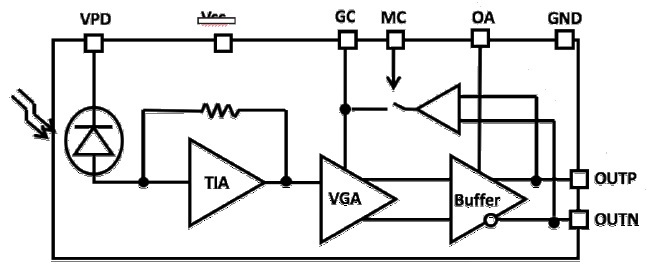

機能ブロック図

仕様(データシートPDF)
 型番 PR-30-ST
 一般仕様
 最適動作波長
1250 ~ 1650 nm
 光入力レベル
+4 dBm
29 GHz typ. @ max. gain
 暗電流 @ 25℃, 3.3 V
5 nA typ.
 差動変換ゲイン
1500 V/W typ.
30 dB typ.
 光 PDL @ 1550 nm
0.25 dB max.
3.3 V±0.2 V, +4.5 V max.
 TIA供給電圧
3.3 V±0.2 V
 出力リターンロス
<-10 dB @ 25 GHzまで
 差動出力電圧
1800 mVppまで
 インピーダンス
50 Ω
 出力カップリング
DC (外部ACカップリングが必要です)
 ノイズ等価電力密度
40 pW/√Hz max.
 機械的仕様
 動作温度
標準:0 ℃ ~ +75 ℃
ハーメチックシール:-30℃ ~ +75℃
 保管温度
-50℃ ~ +85 ℃
 動作湿度
85 % max.
 電源電流
90 mA typ.
 ハウジングサイズ
18 mm x 22 mm x 8.5 mm
 ファイバコネクタ
(→光コネクタとは)
FC/APC (標準)or その他
 光ファイバ
SMF-28
 パッケージタイプ 14 pin butterfly min-DIL
 RFコネクタ
デュアル GPPO
 最大絶対定格
 PD逆バイアス電圧
4.5 V
 入力光パワー
6 mW
 ESD, 入出力ピン
1000 V min.
 ESD, 他の全てのピン
2000 V min.
 ラッチアップ
JESD78 Class 2
 湿度
95 %
 メーカ
Optilab
