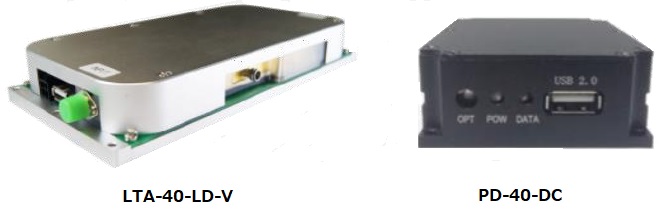

RoF光リンク RFLL-30-L-2は、光トランスミッタ: LTB-40-LDと光レシーバ: PD-40をセットにした高性能でコストパフォーマンスの良い30GHz帯域幅のRoF光伝送システムです。

ltb-40-1

LTB-40-LD

pd-20_30_40-m-1

PD-40-DC

 特徴

・30GHz帯域幅RoFリンク
・高ダイナミックレンジ
・DFB低RINレーザ光源
・高直線性レシーバ
・USBモニター & 制御インターフェース

 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相 & 干渉アンテナアレイ

構成図
 型番 RFLL-30-L-2
 リンク特性概要
 アナログ帯域幅
32 GHz
 リンクゲイン vs 帯域幅
-27 dB / 29 GHz typ.
-33 dB / 33 GHz typ.
-39 dB / 38 GHz typ.
 入力 1 dB Comp
13.1 dBm typ.
 ゲイン平坦製
±0.5 dB (1 GHz)
 ノイズフィギュア
25.7 dB @ 10 GHz
24.4 dB @ 30 GHz
 SFDR
119.1 dBm x Hz2/3
 IIP3
30.3 dBm
 群遅延
±30.3 ps
 RF仕様
 S11反射
DC – 15 GHz < -18 dB
15 GHz – 25 GHz < -12 dB
25 GHz – 40 GHz < -4 dB
 S22反射

DC – 23 GHz < -10 dB
23 GHz – 40 GHz < -5 dB

 一般仕様
 LTB-40-LD
 電源
±5 V, 1 A typ.
 サイズ
102.4 mm x 200 mm x 31.5 mm
 付属アクセサリー
PS-5 USB アダプタ & ケーブル
 電源
+5 V DC, 500 mA max.
 サイズ
82 mm x 60 mm x 26.5 mm
 付属アクセサリー
USB アダプタ & ケーブル
 メーカ
Optilab
リンクゲイン

rfll-30-l-2-3

特性

rfll-30-l-2-4

制御ソフト(Labviewでシステムパラメータやモニターパラメーターをセット)



rfll-30-l-2-5
