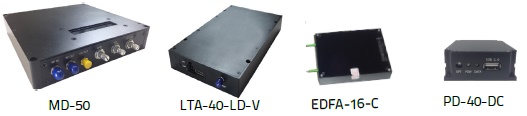

RoF光リンク RFLL-35-H-1は、RFアンプ: MD-50、光トランスミッタ: LTA-40-LD-V、光アンプ: EDFA-16-C、光レシーバ: PD-40をセットにした高性能でコストパフォーマンスの良い35GHz帯域幅のRoF光伝送システムです。

rfll-35-h-1-1

■ 特徴

・+9 dBまでの増幅リンクゲイン
・35 GHz 帯域幅
・低ノイズフィギュア
・高直線性レシーバ
・USBモニター & 制御インターフェース

■ 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相 & 干渉アンテナアレイ

 構成図

rfl-35-h-1-2

仕様
 型番 RFLL-35-H-1
 リンク特性概要
 アナログ帯域幅
35 GHz
 リンクゲイン vs 帯域幅
+9 dB / 20 GHz
+6 dB / 29 GHz
0 dB / 32 GHz
-6 dB / 37 GHz
 入力 1 dB Comp
-18.5 dBm typ.
 ゲイン平坦製
±0.5 dB (1 GHz)
 ノイズフィギュア
8 dB @ 10 GHz
14.6 dB @ 30 GHz
 SFDR
105.1 dBm x Hz2/3
 IIP3
-1.8 dBm
 群遅延
±73 ps
 RF仕様
 S11反射
DC – 22 GHz < -18 dB
22 GHz -40 GHz < -6 dB
 S22反射

DC – 25 GHz < -6 dB
25 GHz – 40 GHz < -5 dB

 一般仕様
 電源
±5 V DC, 500 mA max.
電源
±5 V, 1 A
 サイズ
82 x 60 x 26.5 mm
サイズ
206 x 102.4 x 31.5 mm
 付属アクセサリー
PS-5 & ケーブル
 付属アクセサリー
PS-5 & ケーブル
 電源
±5 V, 1 A
 電源
+5 V DC, 500 mA max.
 サイズ
90 x 70 x 18 mm
 サイズ
82 x 60 x 26.5 mm
 付属アクセサリー
PS-5 & ケーブル
 付属アクセサリー
USB アダプタ & ケーブル
 メーカ
Optilab
リンクゲイン

rfl-35-h-1-3

特性

rfl-35-h-1-4

制御ソフト(Labviewでシステムパラメータやモニターパラメーターをセット)



rfl-35-h-1-5
