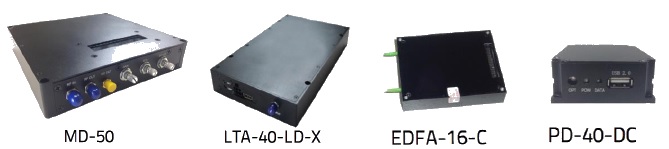

RF over Fiber 光リンク RFLL-40-H-3は、RFアンプ MD-50、光トランスミッタ LTA-40、低消費電力光アンプ EDFA-16-C、光レシーバ PD-40-DCをセットにした高性能な40GHz帯域幅のRoF光伝送システムです。

 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相干渉アレイアンテナ

 特徴

・リンクゲイン-18dBまで増幅
・40GHzの帯域幅
・低雑音指数
・高線形レシーバ
・USBモニター&制御インターフェース



仕様
型番 RFLL-40-H-3
 リンク特性の概要
 アナログ帯域幅 40 GHz
 リンクゲイン vs. 帯域幅 -18 dB/20 Ghz,  -19 dB/30 GHz,  -22 dB/40 GHz
 入力 1 dB comp -15.89 dBm typ. @ 1 GHz
 ゲイン平坦性 ±1 dB over 1GHz
 雑音指数 17.6 dB @ 10 GHz  18.3 dB @ 30 GHz
 SFDR 106.4 dBm x Hz2/3
 IIP3 3.9 dBm
 群遅延 ±49 ps
 一般仕様
 MD-50
 電源 +5 V DC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品 PS-5  & ケーブル
 LTA-40
 電源 ±5 V, 1 A typ.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品       PS-5 USB アダプタ & ケーブル
 EDFA-16-C
 電源 ±5 V, 1 A typ.
 サイズ 90 mm x 70 mm x 18 mm
 付属品 PS-5  & ケーブル
 PD-40-DC
 電源 +5 V DC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品    USB アダプタ & ケーブル
 RF仕様
 S11反射 <-12 dB (DC~25 GHz)
<-5 dB (25GHz~40 GHz)
 S22反射 <-11 dB (DC~25 GHz)
<-5 dB (25 GHz~40 GHz)
 メーカ
Optilab
