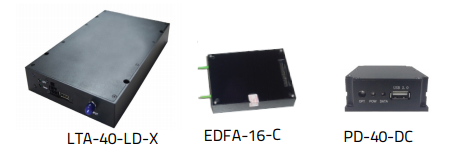

RF over Fiber 光リンク RFLL-40-M-3は、光トランスミッタモジュール LTA-40-LD、低消費電力光アンプ EDFA-16-C、光レシーバ PD-40をセットにした高性能な40GHz帯域幅のRoF光伝送システムです。

 用途

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相干渉アレイアンテナ

 特徴

・40GHz帯域幅RoFリンク
・広いダイナミックレンジ
・低RIN DFBレーザ使用
・高線形レシーバ
・USBモニター&制御インターフェース

仕様 (データシートPDF)

型番 RFLL-40-M-3
 リンク特性の概要
 アナログ帯域幅 32 GHz
 リンクゲイン vs. 帯域幅 -21 dB/29 GHz typ.
-27 dB/35 GHz typ.
-32 dB/40 GHz typ.
 入力 1 dB comp 8.3 dBm @ 1 GHz
 ゲイン平坦性 ±1 dB over 1 GHz
 雑音指数 29 dB @ 10 GHz
34 dB @ 30 GHz
 SFDR 112.4 dBm x Hz2/3
 IIP3 28.6 dBm
 群遅延 ±39 ps
 一般仕様
 LTA-40-LD
 電源 ±5 V, 1 A typ.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品 PS-5  & ケーブル
 EDFA-16-C
 電源 ±5 V, 1 A typ.
 サイズ 90 mm x 70 mm x 18 mm
 付属品 PS-5  & ケーブル
 PD-40
 電源 +5 V DC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品     USB アダプタ & ケーブル
 RF仕様
 S11反射 <-17 dB (DC~24 GHz)
<-5 dB (24 GHz~40 GHz)
 S22反射 <-6 dB (DC~25 GHz)
<-5 dB (25 GHz~40 GHz)
 メーカ
Optilab
